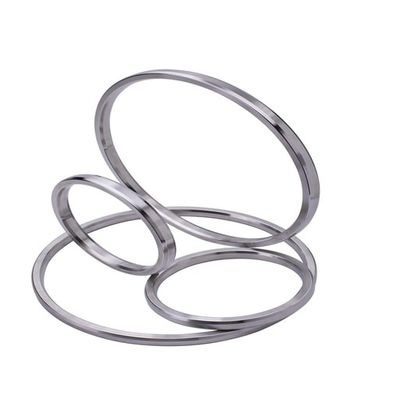

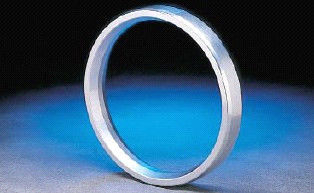

API 6A Кольцевая соединительная прокладка, RX54 для 11" 5K API фланца, CS, AISI SS316, SS304, SOft Iron, Armco,

Уплотнительное кольцо API 6A, RX-54 для фланца API 11" 5000PSI, CS, AISI SS316, SS304, мягкое железо, Armco,

Полное описание: Уплотнительное кольцо API 6A, RX-54 для фланца API 11" 5K , CS, AISI SS316, SS304, мягкое железо, Armco,

Уплотнительное кольцо RX


Описание:
Тип RX является модификацией стандартного типа R, который активируется при сборке. RX разработан для установки в ту же канавку, что и стандартный тип R, что делает соединения взаимозаменяемыми.
Следует учитывать разницу в конечной высоте сборки.
Модифицированная конструкция использует эффект активации при сборке, что повышает эффективность уплотнения.

Допуски (дюймы):
Ширина кольца "A": +0,008,-0,000
Высота кольца "H": +0,008,-0,000
Наружный размер кольца "OD": +0,020,-0,000
Угол "23o": +/- 1/2°

Стандарт:
Стандартные кольцевые уплотнения типа R изготавливаются в соответствии с размерами и номиналами API 6A и ASME B16.20. Доступные как в овальной, так и в восьмиугольной конфигурации, оба типа взаимозаменяемы на современных фланцах с восьмиугольными канавками.

Как и все металлические кольцевые уплотнения, включая тип RX, рекомендуется заменять кольцо при разрыве соединения фланцев.


Тип RX Уплотнительное кольцо API номер кольца:
RX-20 RX-23 RX-24 RX-25 RX-26 RX-27 RX-31 RX-35 RX-37 RX-39 RX-41 RX-44 RX-45 RX-46 RX-47 RX-49 RX-50 RX-53 RX-54 RX-57 RX-63 RX-65 RX-66 RX-69 RX-70 RX-73 RX-74 RX-82 RX-84 RX-85 RX-86 RX-87 RX-88 RX-89 RX-90 RX-91 RX-99 RX-201 RX-205 RX-210 RX-215

Уплотнительное кольцо BX

Описание:
Энергетические кольцевые уплотнения типа BX, изготовленные в соответствии с API 6A, предназначены для использования в системах под давлением до 20 000 фунтов на квадратный дюйм.
При правильной установке прокладка типа BX обеспечивает практически полное соприкосновение торцов фланцев, что означает, что прокладка полностью зажата как по внутреннему, так и по наружному диаметру.
Все прокладки BX имеют отверстие для балансировки давления, чтобы обеспечить выравнивание давления, которое может быть заперто в канавках.

Допуски (дюймы):
Ширина кольца "A": +0,008,-0,000
Размер отверстия "D": +/-0,02
Высота кольца "H": +0,008,-0,000
Наружный размер кольца "OD": +0,000,-0,005
Угол "23o": +/- 1/4°

Стандарт:
Стандартные кольцевые уплотнения типа BX изготавливаются в соответствии с размерами и номиналами API 6A и ASME B16.20. Доступные как в овальной, так и в восьмиугольной конфигурации, оба типа взаимозаменяемы на современных фланцах с восьмиугольными канавками.

Как и все металлические кольцевые уплотнения, включая тип BX, рекомендуется заменять кольцо при разрыве соединения фланцев.


Тип BX Уплотнительное кольцо API номер кольца:
BX-150 BX-151 BX-152 BX-153 BX-154 BX-155 BX-169 BX-156 BX-157 BX-158 BX-159 BX-160 BX-161 BX-162 BX-163 BX-164 BX-165 BX-166 BX-167 BX-168



Восьмиугольное кольцевое уплотнение


Описание:
Кольцевое уплотнение было первоначально разработано для применений с высоким давлением и температурой в нефтегазовой промышленности и в основном используется в нефтедобыче на оборудовании для бурения и заканчивания скважин. Однако сегодня этот ассортимент продукции также можно найти на клапанах и трубопроводных узлах, а также на некоторых высоконадежных соединениях сосудов под давлением.

Допуски (дюймы):
Ширина кольца "A": +/-0,008
Высота кольца "B" "H": +/-0,020
Средний диаметр кольца "P": +/-0,007
Угол "23o": +/- 1/2°

Стандарт:
Стандартные кольцевые уплотнения типа R изготавливаются в соответствии с размерами и номиналами API 6A и ASME B16.20. Доступные как в овальной, так и в восьмиугольной конфигурации, оба типа взаимозаменяемы на современных фланцах с восьмиугольными канавками.

Как и все металлические кольцевые уплотнения, включая тип R, рекомендуется заменять кольцо при разрыве соединения фланцев.


Тип R Уплотнительное кольцо API номер кольца:
R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 R101 R102 R103 R104 R105
