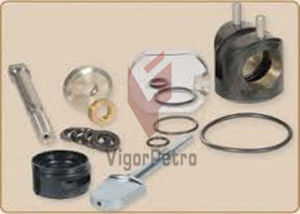

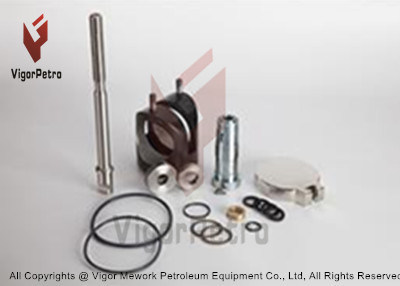

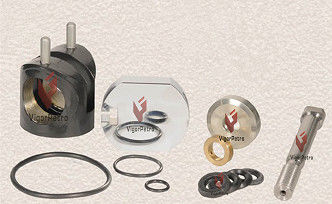

РЕМОНТНЫЙ КОМПЛЕКТ ДЛЯ ЗАДВИЖКИ 3" 7500WP DM. НОМЕР ДЕТАЛИ J025177-00374

КОМПЛЕКТ МЕЛОЧНОГО РЕМОНТА 3" 7500WP DM ЗАДВИЖКА. Ч. № J025177-00374

Полное описание: КОМПЛЕКТ МЕЛОЧНОГО РЕМОНТА 3" 7500WP DM ЗАДВИЖКА. Ч. № J025177-00374. Включает:

ЗАДВИЖКИ СЕРИИ DM 7500 – 7500 PSI WP

ЗАДВИЖКИ СЕРИИ DM 7500 – 7500 PSI WP

Ключ
№ Кол. Описание
Размер клапана: 3” (80 мм) FP
Группа 1 Группа 2 Группа 3
Номер базовой сборки J025051 J025079 J025080
1 1 Тавотница Сталь J005195
2 1 Рукоятка Ковкий чугун ASTM A536 Класс 65-45-12 2139481-01
3 1 Шток Трубка Прозрачный акрил J007459
4 1 Колпачок штока Ковкий чугун ASTM A536 Класс 65-45-12 J007411
5 1 Ключ Сталь J005305-10016
n 6 1 Винт штока AISI C-1213 J007416
n 7 1 Уплотнение корпуса Буна-Н J005526-226
8 1 Корпус ASTM A350 Класс LF2 Класс 1 J007418 J021448-040
Материалы AISI C-1029 Нормализованный ASTM A352 Класс LCC
n 9 1 Шток 410 SS J024951-107
n 10 1 Вторичное уплотнение HNBR 2712425-01
FKM J005531-214
11 1 Опорное кольцо штока J007413 J021434
Материалы AISI C-1213 17-4 PH SS
n 12 1 Уплотнение штока в сборе HNBR J001951-008
(С бронзовой втулкой – SAE 660) FKM J001951-006
n 13 2 Подшипник Тефлон®/Фенольный J007426
n• 14 1 Зажим затвора AISI 302 SS M450505
n• 15 2 Направляющее кольцо корпуса Для стального затвора M452571
Материал AISI 4140 с азотированием QPQ
Для SS затвора 2139648-02
Материал нержавеющая сталь AISI 410
16 1 Бугель ASTM A487 Класс 4 Класс D J017289-029 2140370-01 2140370-02
n• 17 2 Уплотнение направляющего кольца HNBR 2712783-03
FKM J005521-340
n• 18 1 Уплотнение бугеля HNBR 2712787-07
FKM J005521-361
n• 19 1 Затвор AISI 4140 с азотированием QPQ 2171112-01
410 SS 2139628-02
20 1 Корпус Материалы ASTM A487 Класс 4 Класс D Обратитесь в Cameron для
Номера деталей корпуса
n• 21 1 Седло 410 SS/HNBR 2139744-01
Материалы Кольца: AISI 410 SS; Эластомер: HNBR
410 SS/FKM
Материалы Кольца: AISI 410 SS; Эластомер: FKM
23 2 Шпилька корпуса J002072 J021441
Материалы ASTM A193 Класс B7 ASTM A193 Класс L7
24 2 Гайка шпильки корпуса 2709000-09-01 J053252-036
Материалы ASTM A194 Класс 2H ASTM A194 Класс 7
25 12 Шпилька корпуса J015432 J021442
Материалы ASTM A193 Класс B7 ASTM A193 Класс L7
26 12 Гайка шпильки корпуса 2709000-10-01 J053252-038
Материалы ASTM A194 Класс 2H ASTM A194 Класс 7
n Комплект капитального ремонта J025177-10374 – По одному на год эксплуатации.
• Комплект мелочного ремонта J025177-00374.

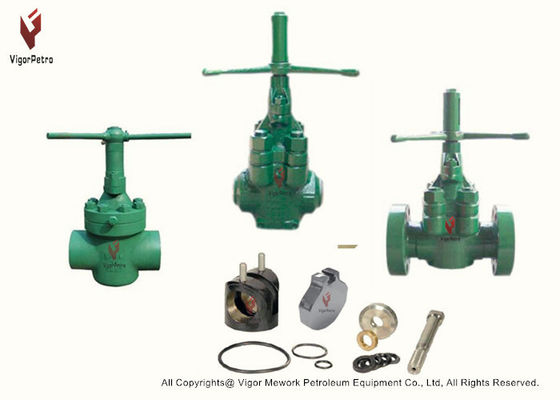

Задвижка DEMCO типа DM для грязевых линий

Задвижки серии DM от VigorPetro совместимы с оригинальными задвижками Cameron DEMCO. Мы можем предоставить как комплект мелочного ремонта, так и комплект капитального ремонта для сервисного обслуживания.Разработанные для надежной, тяжелой работы в условиях абразивной среды, наши задвижки DM часто выбираются для ряда нефтепромысловых применений, включая:

• Манифольды буровых стояков • Блокировочные клапаны насосных манифольдов • Линии смешивания грязи высокого давления
• Блокировочные клапаны систем бурения высокого давления • Устья скважин • Сервис по обработке и гидроразрыву пласта
• Производственные манифольды • Системы сбора продукции • Линии потока продукции


Фланцевый конец                                      Стыковой сварной конец                                Резьбовой конец трубопровода

Конец с молочным соединением                                                    Комплекты капитального ремонтаСедла разработаны для обеспечения надежного, герметичного закрытия при каждом цикле закрытия, даже после длительного воздействия абразивного износа и царапин. Двойные металлические износостойкие вставки, заключенные в эластомер, образуют цилиндрический затвор, состоящий из прорези для затвора и двух проходных отверстий. После закрытия давление в линии прижимает затвор к уплотнениям нижнего порта, которые тестируются под давлением до 7500 фунтов на квадратный дюйм. Клапан размером 4 дюйма с рабочим давлением (WP) 5000 до 5 x 4 дюйма с WP 7500 имеет прозрачную крышку штока, которая защищает и показывает положение открыто/закрыто затвора. Уплотнение штока саморегулирующееся на всех размерах

Общее применение

• Водо-, нефте- и газопроводы

• Устья скважин
• Трубопроводы и манифольды
• Абразивная буровая грязь
• Сернистый газ и сырая нефть
• До 7500 фунтов на квадратный дюйм и диапазон температур от -40°F до 400°F
Стандартная комплектация включает

• Корпус и бугель из стали A-487 или AISI 4130

• Шток и затвор из нержавеющей стали (SS)
• Стальные седла Buna-N
• Уплотнения Buna-N твердостью 90 по Шору А
Размеры

• Полный проход - 2 дюйма, 3 дюйма, 4 дюйма, 4-1/16 дюйма и 5-1/8 дюйма.
• Уменьшенный проход - 5 x 4 дюйма, 6 x 4 дюйма и 6 x 5 дюймов.
Соединения

• Резьбовое соединение
• Сварное соединение
• Кольцевое соединение (RTJ), фланцевое соединение
• Интегральное молочное соединение
