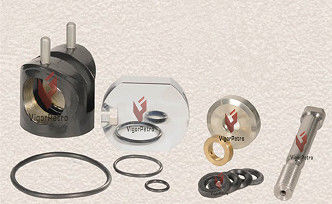

Небольшой ремонтный комплект J025177-00474 4" 7500WP DM GATE VALVE.

Комплект для мелкого ремонта J025177-00474, шиберный затвор 4" 7500WP DM. № детали J025177-00474​

Полное описание: Комплект для мелкого ремонта J025177-00474, шиберный затвор 4" 7500WP DM. № детали J025177-00474. Включает:

Размер клапана: 4” (100 мм) FP
№ Кол. Описание Группа 1 Группа 2 Группа 3
Базовый номер узла J025100 J025101 J025081
1 1 Маховик Чугунный ковкий ASTM A536 Grade 65-45-12 J015334
2 1 Винт маховика AISI C-1018 J014832
3 4 Винт фиксатора J005665-32028 J005666-32028
Материалы Легированная сталь 18-8 SS
n• 4 1 Зажим затвора AISI 302 SS M450505
n 5 1 Уплотнение штока HNBR J015853-008
(С бронзовой втулкой – ASTM B271 Alloy C95500) FKM J015853-006
n 6 1 Шток 410 SS 2140684-01
7 1 Бугель ASTM A487 Grade 4 Class D 2172523-01 2172523-02 2172523-03
8 10 Шпилька корпуса 2171976-11-01 2171978-11-01
Материалы ASTM A193 Grade B7 ASTM A193 Grade L7
9 10 Гайка шпильки корпуса 2709000-11-01 J053252-140
Материалы ASTM A194 Grade 2H ASTM A194 Grade 7
n• 10 1 Уплотнение бугеля HNBR 2712426-11
FKM J005521-364
11 1 Корпус Материалы ASTM A487 Grade 4 Class D Обратитесь к Cameron для
Номера деталей корпуса
n• 12 1 Седло 410 SS/HNBR 2139746-01
Материалы Кольца: AISI 410 Нержавеющая сталь; Эластомеры: HNBR
410 SS/FKM
Материалы Кольца: AISI 410 Нержавеющая сталь; Эластомеры: FKM
n• 13 1 Затвор – Сталь/QPQ AISI 4140 с азотированным покрытием QPQ 2171267-01
410 SS 2139637-02
n 14 1 Уплотнение корпуса Буна-Н J005526-228
n• 15 2 Упорное кольцо корпуса Для стального затвора M452290
Материалы AISI 4140 с азотированным покрытием QPQ
Для затвора из нержавеющей стали 2139649-02
Материалы AISI 410 Нержавеющая сталь
n• 16 2 Уплотнение упорного кольца HNBR 2712787-04
FKM J005521-349
n 18 1 Винт штока с подшипниками J0023888
Материалы Винт штока: AISI C-1018
Подшипники: Игольчатые упорные подшипники из закаленной стали
19 1 Корпус AISI C-1018 J015332
n 20 1 Вторичное уплотнение HNBR 2726268-01
FKM J005531-216
21 1 Обойма уплотнения J015330 2172425-02
Материалы AISI C-1018 AISI 4130
22 4 Винт корпуса Сталь SAE Grade 5 702500-14-00-34
23 1 Трубка штока Прозрачный акрил J012852
24 1 Колпачок штока Чугунный ковкий J015855
25 1 Фитинг для смазки Сталь J005195
26 1 Предохранительный фитинг Сталь J051971
n Комплект для капитального ремонта J025177-10474 – По одному на год эксплуатации.
• Комплект для мелкого ремонта J025177-00474.

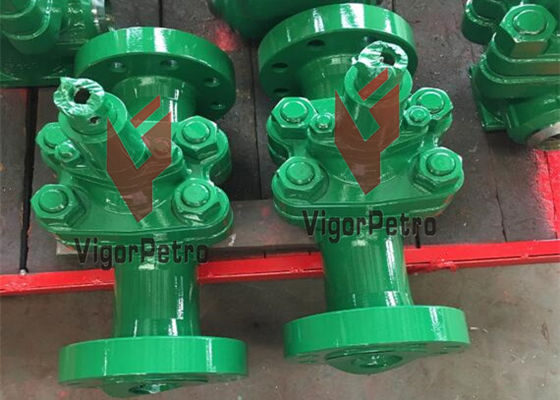

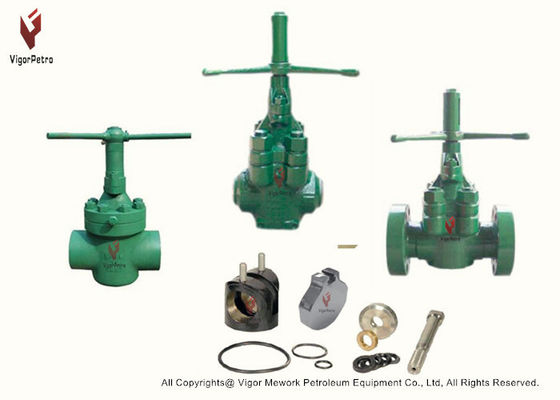

Шиберный затвор DEMCO типа DM для грязевых линий

DM Series Gate Valves от VigorPetro совместимы с оригинальными клапанами DEMCO от Cameron. Мы можем предоставить как комплект для мелкого, так и комплект для капитального ремонта для сервисного обслуживания.Разработанные для надежной, тяжелой работы в условиях абразивной среды, наши шиберные затворы DM часто выбираются для ряда нефтепромысловых применений, включая:

• Манифольды буровых стояков • Блокирующие клапаны манифольдов насосов • Линии смешивания грязи высокого давления
• Блокирующие клапаны систем бурения высокого давления • Устья скважин • Сервис по обработке скважин и гидроразрыву пласта
• Производственные манифольды • Системы сбора продукции • Линии потока продукции


Фланцевый конец                                      Стыковой сварной конец                                Резьбовой конец трубопровода

Конец с молочным соединением                                                    Комплекты для капитального ремонтаСедла разработаны для обеспечения положительного, герметичного перекрытия при каждом цикле закрытия, даже после длительного воздействия абразивного износа и царапин. Двойные металлические износостойкие вставки, заключенные в эластомер, образуют цилиндрическую пробку, состоящую из прорези для затвора и двух проходных отверстий. После закрытия давление в линии прижимает затвор к уплотнениям downstream-порта, которые протестированы до 7500 фунтов на квадратный дюйм. Клапан 4 дюйма с рабочим давлением 5000 фунтов на квадратный дюйм (WP) до 5 x 4 дюйма с рабочим давлением 7500 фунтов на квадратный дюйм имеет прозрачную крышку штока, которая защищает и показывает положение открытого/закрытого затвора. Уплотнение штока саморегулирующееся для всех размеров

Общее применение

• Водо-, нефте- и газопроводы

• Устья скважин
• Трубопроводы и манифольды
• Абразивная буровая грязь
• Сернистый газ и сырая нефть
• Давление до 7500 фунтов на квадратный дюйм и диапазон температур от -40°F до 400°F
Стандартная комплектация включает

• Корпус и бугель из легированной стали A-487 или AISI 4130

• Шток и затвор из нержавеющей стали (SS)
• Стальные седла Буна-Н
• Уплотнения Буна-Н твердостью 90 по Шору А
Размеры

• Полный проход - 2 дюйма, 3 дюйма, 4 дюйма, 4-1/16 дюйма и 5-1/8 дюйма.
• Регулярный проход - 5 x 4 дюйма, 6 x 4 дюйма и 6 x 5 дюймов.
Подключения

• Резьбовое соединение
• Сварное соединение
• Тип кольцевого соединения (RTJ), фланцевое соединение
• Интегральное молочное соединение
