Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диапазон размеров: | 4-1/16 дюйма | Номинальное давление: | 5000 фунтов на квадратный дюйм |
|---|---|---|---|
| Класс материалов: | ЭЭ0.5 | Темп. Сорт: | U |
| PSL: | ПСЛ-3G | Премьер -министр: | PR2 |
| Услуга: | Кислый Сервис | Стандартный дизайн: | API 6a |

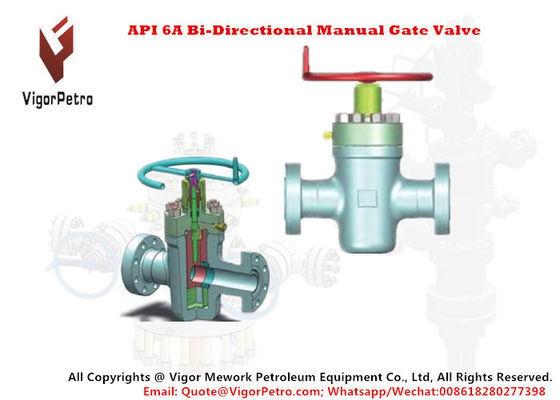

Высокопроизводительная двунаправленная задвижка с плоским затвором модели SG-22 идеально подходит для применений с высоким давлением и критически важными условиями эксплуатации от 2 000 до 20 000 фунтов на квадратный дюйм на фонтанной арматуре, елочных системах и манифольдах.
Особенности конструкции:
► Оснащен невращающимся штоком для обеспечения безопасной и надежной работы в различных условиях.
► Конструкция с полным проходом максимизирует срок службы клапана и практически исключает турбулентность и падение давления на клапане.
► Плоский затвор обеспечивает герметичное уплотнение по седлам с использованием давления в линии.
► Цельное седло обеспечивает металлическое уплотнение между затвором и корпусом клапана без эластомерных уплотнительных прокладок.
► Резьбовая крышка подшипника позволяет заменять подшипники или штифт штока, пока клапан находится под давлением.
► Самоуплотняющаяся набивка штока для минимального обслуживания.
► Металлическое уплотнение штока с обратным седлом обеспечивает максимальную безопасность в случае утечки набивки штока и позволяет удерживать давление в корпусе в случае утечки набивки или повреждения смазочного фитинга корпуса.
Цельное седло Уплотнение штока под давлением Механическое обратное седло
Технические характеристики:
► Стандартная модель клапана SG-22 соответствует требованиям последней редакции API 6A.
► Материалы для работы в среде с сероводородом в соответствии с NACE MR-01-75 последней редакции.
► Все испытания проводятся в соответствии с API 6A последней редакции, Приложение F, проверка характеристик PR-2, температурный класс P до X (-20°F до +350°F)
Экономичность:
► Простая конструкция обеспечивает низкую стоимость.
► Недорогие запасные части всегда в наличии.
► Минимальные затраты на техническое обслуживание благодаря легко заменяемым седлам, узлу затвора, набивке штока и другим рабочим частям.
► Фланцевые или резьбовые выходы.
Надежная работа:
► Кованый корпус и крышка.
► Работа с низким крутящим моментом.
► Металлическое уплотнение корпуса/крышки под высоким давлением.
► Металлическое уплотнение седло/корпус и седло/затвор.
► Без эластомеров.
► Металлическое уплотнение обратного седла может быть активировано независимо от положения затвора.
► Один фитинг в крышке над обратным седлом.
► Направляющая затвора сохраняет смазку корпуса и защищает поверхность затвора.
► Ручное или приводное управление, совместимо с приводами ведущих производителей.
Общий лист данных:
| Размер прохода | от 1-13/16" до 7-1/16" |
| Рабочее давление | 2 000 psi, 3 000 psi, 5 000 psi, 10 000 psi, 15 000 psi, 20 000 psi |
| Температурный класс | P-U, L-U, U, K-U, P-X |
| Класс материалов | AA, BB, CC, DD, EE, FF, HH |
| PSL | PSL1, PSL2, PSL3, PSL3G, PSL4 |
| PR | PR1, PR2 |
| Сервис | Стандартный сервис, Сервис с сероводородом |
| Стандарт | API 6A, API Q1, ISO 9001 |
Vigor Mework Petroleum Equipment Co., Ltd - VigorPetro является профессиональным производителем фонтанной арматуры и елочных систем API 6A, задвижек API6A, фланцев API 6A, противовыбросового оборудования API 16A, манифольдов дросселирования и глушения API 16C и т. д. Помимо двунаправленной задвижки с плоским затвором, мы также производим задвижки с плоским затвором типа Cameron FC, задвижки с плоским затвором типа FL/FLS, расширяющиеся задвижки типа WKM, грязевые задвижки типа DEMCO и т. д. для удовлетворения всех потребностей клиентов.
Любые запросы, пожалуйста, свяжитесь с нами по электронной почте: Quote@VigorPetro.com или Kevin.Dai@VigorPetro.com.
Посетите наш веб-сайт: www.VigorWellheadValve.com или www.VigorPetro.com для получения дополнительной информации о продуктах.
WhatsApp/Wechat:+86 18280277398
Контактное лицо: Mr. Kevin
Телефон: 86-18280277398
Факс: 86-028-82007766
