Задвижка дроссельная Y-образная, 4" 600#, ТРИМ ПЛУНЖЕР И КЛЕТКА, Размер седла-192/64", Cv-200 API 6A & ASME B 16.34

Запорный клапан Y-образный, 4" 600#, ТРИМ ПЛУНЖЕР И КЛЕТКА, Размер жиклера-192/64", Cv-200 API 6A & ASME B 16.34

Описание: 4 дюйма; Класс давления №600, ТРИМ ПЛУНЖЕР И КЛЕТКА: Размер жиклера-192/64”, Cv-200

ТИП: Y-образный; НАЗНАЧЕНИЕ: Нефть+Газ+Вода; СТАНДАРТ ПРОЕКТИРОВАНИЯ: API 6A & ASME B 16.34; КОНСТРУКЦИЯ ТРИМА: Плунжер и клетка; ТИП СОЕДИНЕНИЯ: Фланцевое с ответным фланцем; ПОЖАРОБЕЗОПАСНОСТЬ: Пожаробезопасная конструкция; КОЭФФИЦИЕНТ УТЕЧКИ: Герметичное перекрытие

КОРПУС/КРЫШКА: ASTM 487A, Класс 4, Класс D, PSL-2; ШТОК/ПЛУНЖЕР/КЛЕТКА/СЕДЛО: Карбид вольфрама; ПРОКЛАДКА КОРПУСА И КРЫШКИ: Овальное кольцо AISI 316; БОЛТЫ: ASTM A-193 GR. B7; ГАЙКИ: ASTM A-194 GR. 2H; ТАБЛИЧКА: Нержавеющая сталь

Ручной, с маховиком

API6A ASME высоконапорный регулирующий дроссельный клапан с плунжером и клеткой (угловые дроссельные клапаны)

VIGORPETRO Регулирующий дроссельный клапан с плунжером и клеткой использует плунжер в качестве регулирующего элемента и дросселирует поток по внутреннему диаметру перфорированной клетки. Отверстия в клетке имеют размеры и расположение, обеспечивающие наиболее подходящее сочетание управляемости и пропускной способности для каждого применения.

Дроссельные клапаны с плунжером и клеткой также изготавливаются с наконечником плунжера и внутренней клеткой из твердого карбида вольфрама для повышенной стойкости к эрозии. Он также может быть оснащен износостойкой втулкой из твердого карбида вольфрама на выходе корпуса для обеспечения усиленной защиты в условиях абразивной среды. Этот трим также включает толстую металлическую внешнюю клетку для обеспечения максимальной защиты от ударных повреждений твердыми частицами в потоке.

Особенности регулирующего дроссельного клапана с плунжером и клеткой

1. Плунжер из карбида вольфрама
2. Сплошная клетка из карбида вольфрама обеспечивает лучшую износостойкость в эрозионных условиях
3. Металлическая прокладка корпус-крышка для удержания высокого давления
4. Минимальные боковые нагрузки и вибрация благодаря полностью направляемому плунжеру
5. Самоочищающиеся, уравновешенные по давлению порты снижают нагрузки на шток
6. Более низкий крутящий момент при эксплуатации благодаря подшипникам упора повышенной прочности
7. Уравновешенные по давлению уплотнения снижают рабочие усилия и обеспечивают большую легкость регулировки
8. Внешняя металлическая клетка предотвращает ударные повреждения

Спецификации регулирующего дроссельного клапана с плунжером и клеткой

• Номинальный размер по ASME: 2", 3", 4", 6", 8", 10"
• Номинальный размер по API: 2-1/16", 2-9/16", 3-1/8”, 3-1/16", 4-1/16", 5-1/8", 7-1/16", 9"
• Номинальное давление по ASME: 600#, 900#, 1500#, 2500#, 4500#
• Номинальное давление по API: 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI, 15000 PSI CWP
• Класс материала: AA, BB, CC DD, EE, FF, HH
• Температурный рейтинг: -59°до 177°C(-75°до 350°F)
• Классификация температур по API: K,L,N,P,R,S,T,U,V,X,Y
• Требования к производительности: PR1, PR2
• Уровень спецификации продукта: PSL1, PSL2, PSL3, PSL3G, PSL4
• Тип соединения: ASME RF Фланцевое, API RF/RTJ Фланцевое, Резьбовое, Муфтовое
• Стандарты проектирования: API Spec 6A, API 16C, ASME, ANSI, NACE MR0175
• Рабочая среда: Нефть, Природный газ, Вода, Буровая жидкость, Газ, содержащий H2S, CO2

Типичные области применения:

• Начало/окончание добычи нефти
• Добыча газа и конденсата
• Газлифт
• Испытания скважин
• Манифольды дросселирования и глушения
• Многофазные потоки
• Напорный трубопровод насоса
• Очистка после гидроразрыва пласта
• Сброс газа

Дополнительно

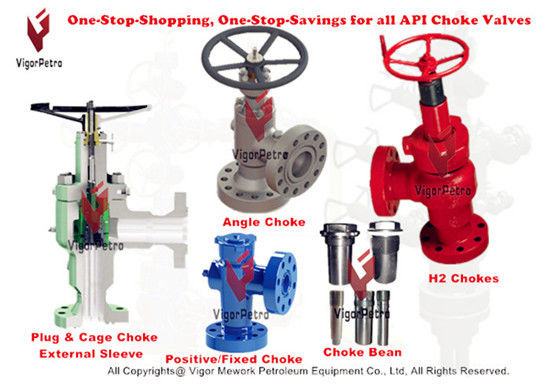

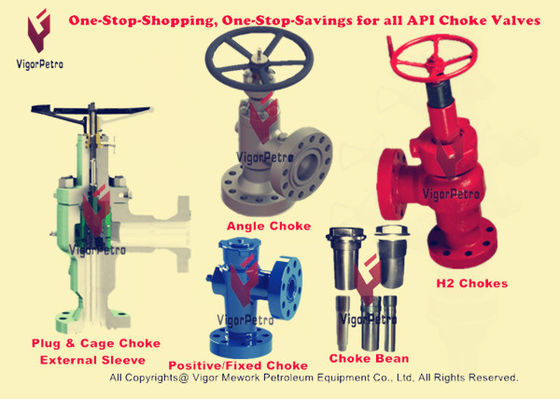

VigorPetro является профессиональным производителем оборудования для устьевого оборудования по API 6A, запорных клапанов по API6A, дроссельных клапанов, обратных клапанов, шаровых кранов, запорных клапанов DEMCO, клиновых задвижек, противовыбросового оборудования (BOP), манифольдов дросселирования и глушения, продукции для трубопроводов и т.д. Помимо дроссельных клапанов с клеткой и плунжером, мы также предлагаем дроссельные клапаны с внешней втулкой, угловые дроссельные клапаны, позиционные/фиксированные дроссельные клапаны, буровые дроссельные клапаны с гидравлическим приводом и дроссельные клапаны типа H2.По любым вопросам обращайтесь к нам по электронной почте: www.vigorwellheadvalve.com или Kevin.Dai@VigorPetro.com
