4" NOM H2 РЕГУЛИРУЕМЫЙ ДРОССЕЛЬ С ФЛАНЦЕВЫМ ВХОДОМ И ВЫХОДОМ 4-1/16" API 5K, R-39, API6A PSL2 EE0.5

4-дюймовый регулируемый дроссель H2 с фланцевым входом и выходом API 5K, R-39, API6A PSL2 EE0.5

СПЕЦИФИКАЦИИ:

4-дюймовый регулируемый дроссель H2 с фланцевым входом и выходом API 5K, R-39.

РАЗМЕРЫ: A=12,25" +/- 0,12"; B=12,25" +/- 0,12"

ОБЛИЦОВКА: 3" ИГЛА И СЕДЛО. БЫСТРОЕ ОТКРЫТИЕ

ХАРАКТЕРИСТИКА ПОТОКА, МАКСИМАЛЬНЫЙ РАСЧЕТНЫЙ CV = 212,0

(РЕЗЬБА КОРПУСНОГО БОЧОНКА: 4,000" - 10 UNS-2B)

МАТЕРИАЛ: КОРПУС И БОНКА: НИЗКОЛЕГИРОВАННАЯ СТАЛЬ, МАРКА ASIS 4130

ПОРТ СЛИВА КОРПУСА: НЕРЖАВЕЮЩАЯ СТАЛЬ, МАРКА 316

УПЛОТНЕНИЯ: CAMELAST (TM)

API 6A 19-Е ИЗДАНИЕ. ISO 10423. M/C EE-0,5, T/R U, PLS 2.

РАЗМЕР 4-1/16" X 192/64 МАКС. ОТВЕРСТИЕ.

VIGORPETROРегулируемые дроссельные клапаны типа H2 компании 'S являются усовершенствованной версией регулируемых дросселей серии H2 компании Cameron, подходящих для испытаний скважин, бурения и добычи при высоком давлении в сопровождении кислого газа и/или песка при рабочем давлении от 2000 до 20000 фунтов на квадратный дюйм. Они предназначены для регулировки доступной эффективной площади для потока с целью контроля скорости добычи путем вращения маховика, который разработан, изготовлен и испытан в соответствии со спецификацией API 6A или стандартом ASME. Доступны как ручное, так и гидравлическое управление.

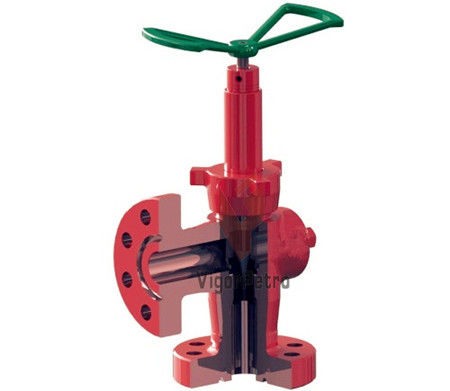

                            Ручной регулируемый дроссель типа H2                  Гидравлический дроссель типа H2

Особенности

• Цельный кованый корпус клапана (угловой) с квалифицированными механическими свойствами
• Длительный срок службы и низкие эксплуатационные расходы
• Контакт корпуса с бонкой за уплотнительным кольцом исключает выдавливание уплотнения бонки
• На штоке регулируемого дросселя установлен блокирующий механизм

• Большой визуальный индикатор регулируется с шагом 1/64"

• Карбидный сплав встроен в иглу штока клапана и седло.

• Привод имеет ручную, гидравлическую и редукторную формы
• Соединения имеют фланец, резьбу и муфту

Технические характеристики регулируемого дросселя типа H2

• Номинальный размер ASME: 2", 3", 4", 6", 8", 10"
• Номинальный размер API: 2-1/16", 2-9/16", 3-1/8", 3-1/16", 4-1/16", 5-1/8", 7-1/16", 9"
• Номинальное давление ASME: 600#, 900#, 1500#, 2500#, 4500#
• Номинальное давление API: 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI, 15000 PSI CWP

• Максимальное отверстие: 1"-3".

• Класс материала: AA, BB, CC DD, EE, FF, HH
• Температурный диапазон: -59°C до 177°C (-75°F до 350°F)
• Классификация температур API: K,L,N,P,R,S,T,U,V,X,Y
• Требования к производительности: PR1, PR2
• Уровень спецификации продукта: PSL1, PSL2, PSL3, PSL3G, PSL4
• Тип концевого соединения: Фланцевое ASME RF, Фланцевое API RF/RTJ, Резьбовое, Муфтовое
• Стандарты проектирования: API Spec 6A, API 16C, ASME, ANSI, NACE MR0175
• Рабочая среда: Нефть, Природный газ, Вода, Буровой раствор, Газ, содержащий H2S, CO2

Типичные области применения в промышленности:

• Начало/окончание добычи нефти
• Добыча газа и конденсата
• Газлифт
• Испытания скважин
• Дроссельные и глушительные манифольды
• Многофазные потоки
• Напор насоса
• Очистка после гидроразрыва пласта
• Сброс в факелДополнительно

VigorPetro является профессиональным производителем оборудования для устьевого оборудования API 6A, задвижек API6A, дроссельных клапанов, обратных клапанов, шаровых кранов, задвижек DEMCO, пробковых кранов, противовыбросового оборудования (BOP), дроссельных и глушительных манифольдов, продукции для трубопроводов и т. д. Помимо дроссельных клапанов типа H2, мы также предлагаем внешние дроссели с гильзой, дроссели с цапфой и пробкой, угловые дроссели и буровые дроссели с гидравлическим приводом.
