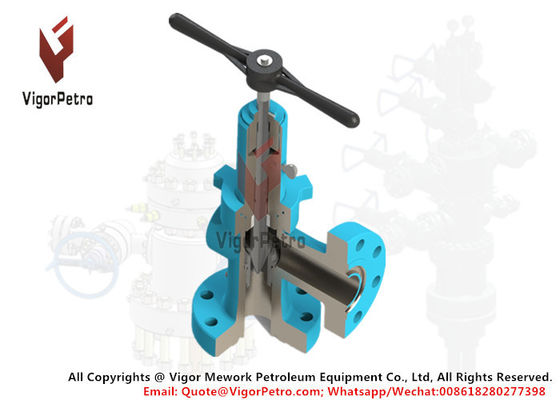

РЕГУЛИРУЕМЫЙ ЗАСЛОНКА 3-1/8" - ФЛАНЦЕВЫЙ ВХОД И ВЫХОД 3000# WP С МАКС. ОТВЕРСТИЕМ 1" 6A, PSL-2, PR-1, AA, U

ЗАДВИЖКА, РЕГУЛИРУЕМАЯ УЗЛ, 3-1/8"-3K 3000PSI, ФЛАНЦЕВЫЙ СОЕД., API 6A, PSL2, PR1, U, AA.

СПЕЦИФИКАЦИЯ:

РЕГУЛИРУЕМЫЙ ЗАСЛОННЫЙ УЗЕЛ РАЗМЕР: 3-1/8 - 3000# РАБОЧЕЕ ДАВЛЕНИЕ ФЛАНЦЕВЫЙ ВХОД И ВЫХОД С 1" МАКСИМАЛЬНЫМ ОТВЕРСТИЕМ (ШКАЛА ДО 64/64) ВСЕ ОБОРУДОВАНИЕ ДОЛЖНО ИМЕТЬ МАРКИРОВКУ API SPEC 6A, PSL-2, PR-1 КЛАСС МАТЕРИАЛА: AA

КЛАСС ТЕМПЕРАТУРЫ: U (0 - 250 ГРАД. Ф), R-31 КОЛЬЦЕВОЕ СОЕДИНЕНИЕ


Задвижка является основным компонентом фонтанной арматуры и манифольда, в основном используется для контроля скорости добычи нефтяной скважины при рабочем давлении от 2 000 psi до 20 000 psi.

Задвижка может быть классифицирована как регулируемая задвижка и позиционная задвижка. Регулируемая задвижка предназначена для регулировки доступной эффективной площади для потока с целью контроля скорости добычи путем вращения маховика. Позиционная задвижка предназначена для контроля скорости добычи путем смены жиклеров.

Эти задвижки доступны в различных конфигурациях, как показано ниже:

• Конфигурация с позиционным или фиксированным жиклером

• Конфигурация игла и седло - Типичная регулируемая задвижка типа H2

• Конфигурация типа "клетка и пробка"

• Конфигурация типа внешняя гильза

• Конфигурация углового типа

           Регулируемая задвижка типа H2              Угловая задвижка        Буровая задвижка - с гидравлическим приводом

    Задвижка типа "клетка и пробка"        Позиционная / Фиксированная задвижка              Жиклеры задвижки

           Внешняя гильза

Спецификации

• Номинальный диаметр: 2.1/16” ~ 7.1/16”

• Максимальное отверстие: 1"-3"

• Рабочее давление: 2000 PSI ~ 20000 PSI

• Рабочая среда: нефть, природный газ, буровой раствор, вода, H2S, CO2

• Рабочая температура: PU, LU, KU, PX

• Классы материалов: AA, BB, CC, DD, EE, FF, HH

• Уровень спецификации: PLS1 ~ PSL4

• Уровень производительности: PR1 ~ PR2

• Тип присоединения: фланцевое, резьбовое, быстроразъемное

• Стандарты: API Spec 6A, API 16C, NACE MR0175

• Применение: Фонтанная арматура, манифольды задвижек и глушения, трубопроводы высокого давления и т.д.

Особенности

• Цельный кованый корпус клапана с квалифицированными механическими свойствами

• Длительный срок службы и низкие эксплуатационные расходы

• Контакт корпуса с крышкой за уплотнительным кольцом исключает выдавливание уплотнения крышки

• На штоке установлен блокирующий механизм

• Идеально подходит для многих режимов регулирования потока и легко переоборудуется в позиционную задвижку

• Шток регулируемой задвижки изготовлен из высокопрочной легированной стали. Материал обладает износостойкостью, эрозионной стойкостью и надежностью в эксплуатации

• Клапан и седло могут быть сняты вручную, без специальных инструментов и без снятия корпуса клапана с линии, путем простого снятия крышки

• Привод имеет ручную, гидравлическую и зубчатую трансмиссию

• Соединения имеют фланец, резьбу и муфту
