Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 4-1/16 дюйма | Давление: | 3000 фунтов на квадратный дюйм |
|---|---|---|---|
| Класс Temp: | П-У | Класс материалов: | Дд |
| PSL: | PSL2 | Премьер -министр: | PR1 (доступен PR2) |
| Середина: | Нефть, газ, грязь, вода | СТД: | API 6a |
Паспорт данных:

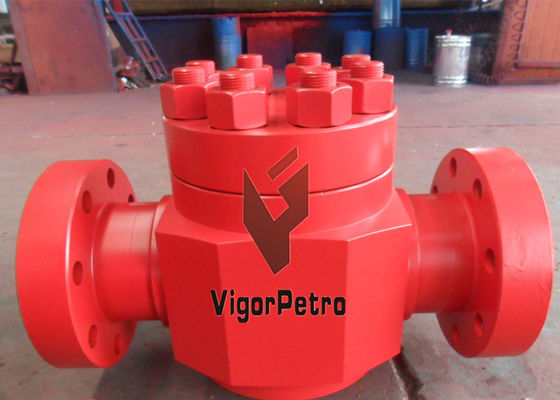

- УЗЕЛ ОБРАТНОГО КЛАПАНА, ТИП 'ПОВОРОТНАЯ ЗАСЛОНКА'
- 4-1/16 3000 PSI
- ФЛАНЦЕВЫЙ ТИП СОЕДИНЕНИЯ
- API 6A, M/C: DD, T/C: U, PSL 2, PR 1
- КОРПУС: AISI 4130
- ОБВЯЗКА: AISI 410SS

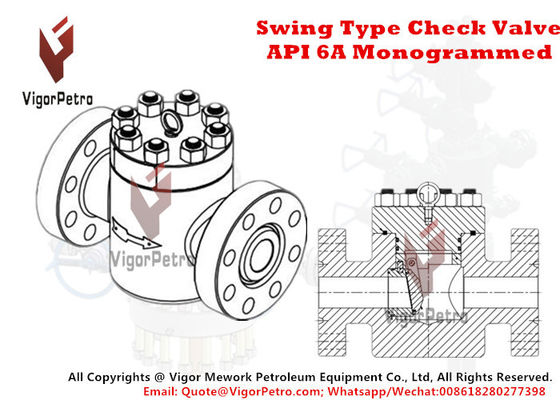

VIGORPETROОбратный клапан с поворотной заслонкой VIGORPETRO функционирует за счет сил потока, которые перемещают запорный элемент, представляющий собой шарнирную заслонку, которая поворачивается или вращается вокруг опорного вала. Диск отходит от седла клапана, чтобы обеспечить поток в прямом направлении, и возвращается к седлу клапана, когда поток с верховой стороны прекращается, чтобы предотвратить обратный поток. Эти клапаны создают наименьшее падение давления по сравнению с другими обратными клапанами того же размера, внутренние контуры и формы позволяют им полностью открываться при низких скоростях потока и создавать плавный путь потока через клапан.
Особенности конструкции:
* Расположение центра тяжести узла диска и поворотного рычага спроектировано таким образом, чтобы минимизировать падение давления и подходить для вертикальной установки в стандартной комплектации: клапан вернется в закрытое положение, если поток прервется или изменит направление, даже при вертикальной установке (поток должен быть в направлении вверх).
* Внутренняя конструкция штифта шарнира устраняет дополнительные точки утечки.
* Порты большого проходного сечения и отвод диска для минимизации скоростей потока и максимального срока службы клапана.
* Конструкция диска и шарнира для создания закрывающего момента, обеспечивающего адекватное закрытие и герметизацию при низких давлениях.
* Уплотнительные поверхности обработаны с высочайшими допусками и минимальной шероховатостью для обеспечения бесперебойного отключения и циклической работы.
* Конструкция с низким давлением открытия.
* Гайка поворотной заслонки надежно закреплена для предотвращения разборки во время эксплуатации путем необратимой холодной деформации запорного элемента. Дополнительные шплинты или другие мелкие детали в качестве стопорной системы не используются.
* Давление до 20 000 фунтов на квадратный дюйм для различных размеров (от 1-1/13" до 7-1/16")
* Внутренние детали полностью взаимозаменяемы с OEM.
* Широкий диапазон материалов корпуса и обвязки для различных условий эксплуатации.
* Специально разработаны для применения в добыче и бурении .
* Эксплуатация с низким уровнем обслуживания.
Общие сведения:
| Размер прохода | от 1-13/16" до 7-1/16" |
| Рабочее давление | 2000 psi, 3000 psi, 5000 psi, 10000 psi, 15000 psi, 20000 psi |
| Температурный класс | P-U, L-U, U, K-U, P-X |
| Класс материала | AA, BB, CC, DD, EE, FF, HH |
| PSL | PSL1, PSL2, PSL3, PSL3G, PSL4 |
| PR | PR1, PR2 |
| Сервис | Стандартный сервис, Сервис с сероводородом |
| Стандарт | API 6A, API Q1, ISO 9001 |
Vigor Mework Petroleum Equipment Co., Ltd - VigorPetro является профессиональным производителем оборудования для устьевого оборудования и фонтанной арматуры API 6A, задвижек API6A, фланцев API 6A, противовыбросового оборудования API 16A, манифольдов дросселирования и глушения API 16C и т. д. Помимо обратного клапана с поворотной заслонкой, мы также производим обратный клапан типа R, обратный клапан подъемного типа, обратный клапан поршневого типа, обратный клапан типа MS и т. д. для удовлетворения всех потребностей клиентов.
