Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 2-1/16» | Давление: | 10000 фунтов на квадратный дюйм |
|---|---|---|---|
| Класс Temp: | П-У | Класс материалов: | ЭЭ-1,5 |
| PSL: | PSL3 | Премьер -министр: | PR1 (доступен PR2) |
| Середина: | Нефть, газ, грязь, вода | СТД: | API 6a |
Технический паспорт:

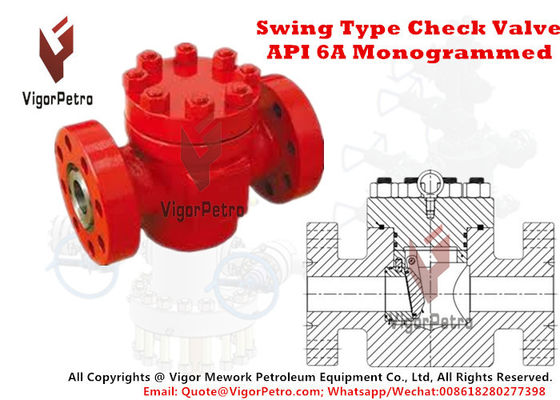

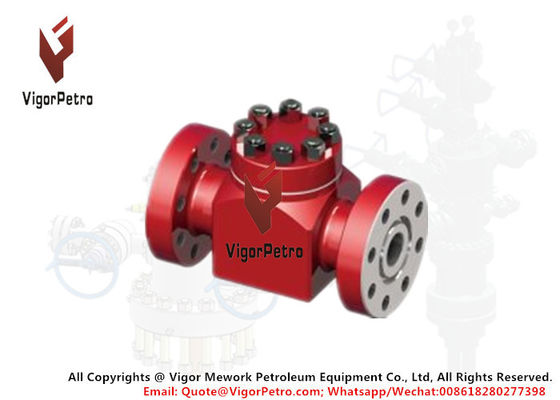

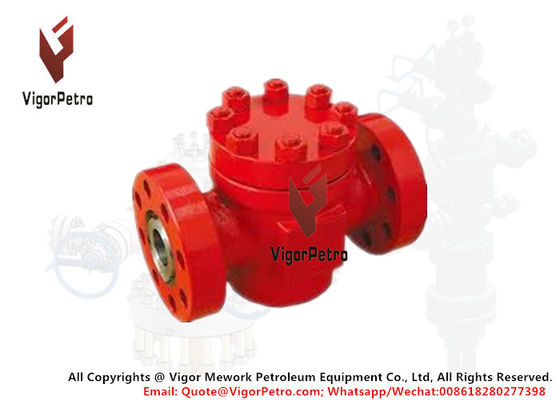

- ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В СБОРЕ, ТИП "ПОВОРОТНЫЙ"
- 2-1/16 10000 PSI
- ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ
- API 6A, M/C: EE-1.5, T/C: P-U, PSL 3, PR 1
- № детали BB5894982103A37
VIGORPETROПоворотный предохранительный клапан VIGORPETRO работает за счет того, что потоки перемещают запорный элемент, представляющий собой шарнирный затвор, который поворачивается или вращается вокруг опорного вала. Диск отводится от седла клапана, чтобы обеспечить поток в прямом направлении, и возвращается на седло клапана, когда поток с верховой стороны прекращается, чтобы предотвратить обратный поток. Эти клапаны создают наименьшее падение давления по сравнению с другими предохранительными клапанами того же размера, внутренние контуры и формы позволяют им полностью открываться при низких скоростях потока и создавать плавный путь потока через клапан.
Особенности конструкции:
* Расположение центра тяжести диска и поворотного рычага спроектировано таким образом, чтобы минимизировать падение давления и подходить для вертикальной установки в стандартной комплектации: клапан вернется в закрытое положение, если поток прервется или изменит направление, даже при вертикальной установке (поток должен быть направлен вверх).
* Конструкция внутреннего шарнирного штифта устраняет дополнительные точки утечки.
* Высокая пропускная способность портов и отвод диска для минимизации скоростей потока и максимального срока службы клапана.
* Конструкция диска и шарнирного узла для создания закрывающего момента, обеспечивающего адекватное закрытие и герметизацию при низких давлениях.
* Уплотнительные поверхности обработаны с высочайшими допусками и минимальной шероховатостью для обеспечения бесперебойного отключения и циклической работы.
* Конструкция с низким давлением открытия.
* Поворотная гайка предохранительного клапана надежно закреплена для предотвращения разборки во время эксплуатации путем необратимой холодной деформации запорного элемента. Дополнительные шплинты или другие мелкие детали в качестве стопорной системы не используются.
* Давление до 20 000 PSI для различных размеров (от 1-13/16" до 7-1/16")
* Внутренние детали полностью взаимозаменяемы с OEM.
* Широкий выбор материалов корпуса и отделки для различных условий эксплуатации.
* Специально разработаны для добычи и бурения
* Низкие эксплуатационные расходы.
Общие технические данные:
| Размер прохода | От 1-13/16" до 7-1/16" |
| Рабочее давление | 2 000 psi, 3 000 psi, 5 000 psi, 10 000 psi, 15 000 psi, 20 000 psi |
| Температурный класс | P-U, L-U, U, K-U, P-X |
| Класс материалов | AA, BB, CC, DD, EE, FF, HH |
| PSL | PSL1, PSL2, PSL3, PSL3G, PSL4 |
| PR | PR1, PR2 |
| Сервис | Стандартный сервис, Сервис с сероводородом |
| Стандарт | API 6A, API Q1, ISO 9001 |
Vigor Mework Petroleum Equipment Co., Ltd - VigorPetro является профессиональным производителем оборудования для устьевого оборудования и фонтанной арматуры API 6A, задвижек API6A, фланцев API 6A, противовыбросового оборудования API 16A, манифольдов дросселирования и глушения API 16C и т. д. Помимо поворотных предохранительных клапанов, мы также производим предохранительные клапаны типа R, подъемные предохранительные клапаны, поршневые предохранительные клапаны, предохранительные клапаны типа MS и т. д. для удовлетворения любых потребностей клиентов.
