Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диапазон размеров: | от 1-13/16" до 7-1/16" | Диапазон давления: | от 2000 фунтов на квадратный дюйм до 20000 фунтов на квадратный дюйм |
|---|---|---|---|
| Класс Temp: | ПУ, ЛУ, У, КУ, ПХ | Класс материалов: | AA, BB, CC, DD, EE, FF, HH |
| PSL: | PSL1, PSL2, PSL3, PSL3G, PSL4 | Премьер -министр: | PR1, PR2 |
| Середина: | Нефть, газ, грязь, вода | СТД: | API 6a |
Обратные клапаны используются для предотвращения обратного потока в линии. Давление проходящей жидкости через
систему открывает клапан, в то время как любое обратное течение закрывает клапан.

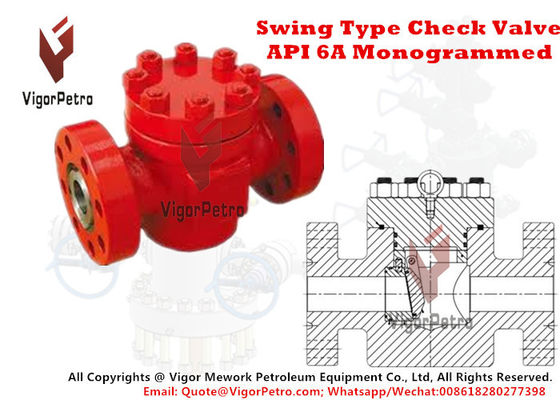

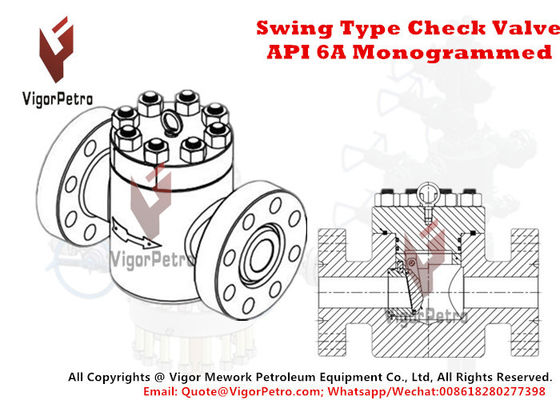

VIGORPETROПоворотный обратный клапан работает за счет того, что силы потока перемещают запорный элемент, представляющий собой шарнирную заслонку, которая качается или вращается вокруг опорного вала. Диск отводится от седла клапана, чтобы обеспечить поток в прямом направлении, и возвращается к седлу клапана, когда поток в верхнем направлении прекращается, чтобы предотвратить обратный поток. Эти клапаны обеспечивают наименьшее падение давления по сравнению с другими обратными клапанами того же размера, а внутренние контуры и формы позволяют им полностью открываться при низких скоростях потока и создавать плавный путь потока через клапан.
Особенности конструкции:
* Расположение центра тяжести узла диска и поворотного рычага спроектировано таким образом, чтобы минимизировать падение давления и подходить для вертикальной установки в стандартной комплектации: клапан вернется в закрытое положение, если поток прервется или изменит направление, даже при вертикальной установке (поток должен быть направлен вверх).
* Внутренняя конструкция штифта шарнира устраняет дополнительные точки утечки.
* Высокая пропускная способность портов и отвод диска для минимизации скоростей потока и максимального срока службы клапана.
* Конструкция диска и шарнирного узла для создания закрывающего момента, обеспечивающего адекватное закрытие и герметизацию при низких давлениях.
* Уплотнительные поверхности обработаны с высочайшими допусками и минимальной шероховатостью для обеспечения бесперебойного отключения и циклической работы.
* Конструкция с низким давлением открытия.
* Гайка поворотного обратного клапана надежно закреплена для предотвращения разборки во время эксплуатации путем необратимой холодной деформации запорного элемента. Дополнительные шплинты или другие мелкие детали в качестве стопорной системы не используются.
* Давление до 20 000 фунтов на квадратный дюйм для различных размеров (1-13/1" - 7-1/16")
* Внутренние детали полностью взаимозаменяемы с OEM.
* Широкий выбор материалов корпуса и отделки для различных условий эксплуатации.
* Специально разработаны для добычи и бурения.
* Низкие эксплуатационные расходы.
Общий паспорт:
| Размер прохода | 1-13/16" - 7-1/16" |
| Рабочее давление | 2 000 psi, 3 000 psi, 5 000 psi, 10 000 psi, 15 000 psi, 20 000 psi |
| Температурный класс | P-U, L-U, U, K-U, P-X |
| Класс материала | AA, BB, CC, DD, EE, FF, HH |
| PSL | PSL1, PSL2, PSL3, PSL3G, PSL4 |
| PR | PR1, PR2 |
| Сервис | Стандартный сервис, Сервис с сероводородом |
| Стандарт | API 6A, API Q1, ISO 9001 |
Vigor Mework Petroleum Equipment Co., Ltd - VigorPetro является профессиональным производителем оборудования для устьевого оборудования и фонтанной арматуры API 6A, задвижек API6A, фланцев API 6A, противовыбросового оборудования API 16A, манифольдов высокого и низкого давления API 16C и т. д. Помимоповоротных обратных клапанов, мы также производим обратные клапаны типа R, подъемные обратные клапаны, поршневые обратные клапаны, обратные клапаны типа MS и т. д. для всех потребностей клиентов.
