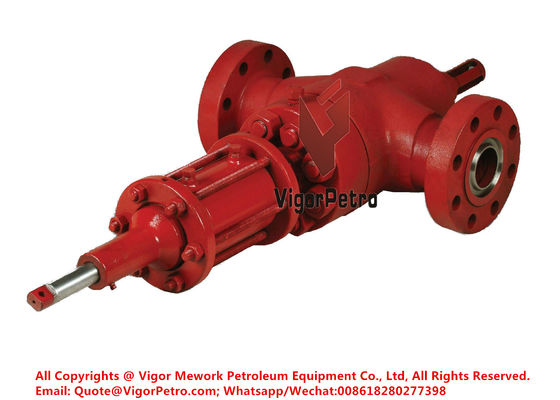

4-1/16" 5M двунаправленный обратного действия клапан задвижка с гидравлическим приводом API 6A комплектация HH-NL U PSL-3G PR-2

4-1/16 дюйма, 5M, двунаправленный, с обратным действием, задвижка с гидравлическим приводом и ручным управлением с металлическим защитным кожухом штока для привода API 6A, комплектация HH-NL, температурный класс U, PSL-3G, PR-2

Высокопроизводительная двунаправленная задвижка с плоским шибером API 6A для фонтанной арматуры


Высокопроизводительная двунаправленная задвижка с плоским шибером модели SG-22 идеально подходит для применений с высоким давлением и критически важными условиями эксплуатации в диапазоне от 2000 до 20000 фунтов на квадратный дюйм на фонтанной арматуре, елочных обвязках и манифольдах.


Особенности конструкции:
► Оснащена невращающимся штоком для обеспечения безопасной и надежной работы в различных условиях.
► Конструкция с полнопроходным каналом продлевает срок службы клапана и практически исключает турбулентность и падение давления на клапане.
► Плоский шибер обеспечивает герметичное уплотнение по седлам за счет использования давления в линии.
► Цельное седло обеспечивает металлическое уплотнение как с шибером, так и с корпусом клапана без эластомерных уплотнительных прокладок.
► Регулируемая опорная крышка позволяет заменять подшипники или штифт штока при клапане под давлением.
► Самоуплотняющаяся уплотнительная манжета штока для минимального обслуживания.
► Металлическое уплотнение штока с задним седлом обеспечивает максимальную безопасность в случае утечки уплотнительной манжеты штока и позволяет удерживать давление в корпусе в случае утечки уплотнения или повреждения смазочного фитинга корпуса.

Цельное седло                   Уплотнение штока с подпиткой давлением        Механическое заднее седло
Технические характеристики:
► Стандартная модель клапана SG-22 соответствует требованиям последней редакции API 6A.
► Материалы для работы в среде с сероводородом в соответствии с последней редакцией NACE MR-01-75.
► Все испытания проводятся в соответствии с последней редакцией API 6A, Приложение F, проверка рабочих характеристик PR-2, температурный класс от P до X (-20°F до +350°F)

Экономичность:
► Простая конструкция обеспечивает низкую стоимость.
► Недорогие запасные части всегда в наличии.
► Минимальные затраты на техническое обслуживание благодаря легко заменяемым седлам, узлу шибера, уплотнительной манжете штока  и другим рабочим частям.
► Фланцевые или резьбовые выходные патрубки.

Надежная работа:
► Кованый корпус и крышка.
► Работа с низким крутящим моментом.
► Металлическое уплотнение корпуса/крышки высокого давления.
► Металлическое уплотнение седло/корпус и седло/шибер.
► Без эластомеров.
► Металлическое уплотнение заднего седла может быть активировано независимо от положения шибера.
► Один фитинг в крышке над задним седлом.
► Направляющая шибера удерживает смазку корпуса и защищает поверхность шибера.
► Ручное или приводное управление, совместимость с приводами ведущих производителей.

Общий лист данных:
