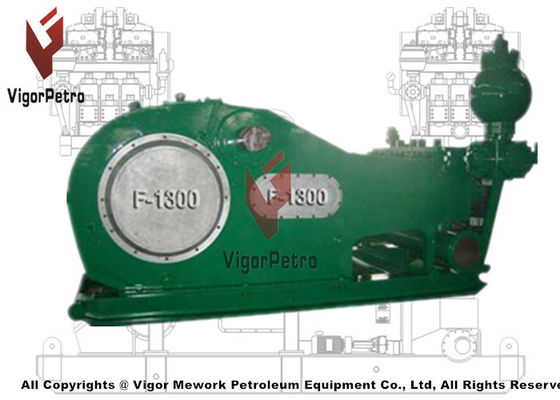

Список запасных частей для грязевого насоса RS-F1600 / F1300

СПИСОК ДЕТАЛЕЙ ДЛЯ БРЫЗВОГО НАСОСА RS-F1600/1300

Сборочный чертеж RS11306.00
Вал-шестерня в сборе РС11306.03.00
Коленчатый вал в сборе РС11306.02.00
Система смазки разбрызгиванием приводной части RS11306.06.00
Траверса в сборе РС11306.04.00
Блок жидкостной части RS11306.05.00
Узел выпускной изогнутой трубы RS11306.20A.00
Сетчатый фильтр нагнетательного фильтра в сборе РС11306.21.00
Разрядно-пульсационная камера РС11305.10.00
Распылительный насос РС11305.14.00
1 RS11309.01.00 Рамка в сборе.
2 RS11309.02.00(F1600) Коленвал в сборе-
RS11310.01.00(F1300) Коленвал в сборе-
3 RS11309.03.00(F1600) Вал-шестерня в сборе-
RS11310.02.00(F1300) Вал-шестерня в сборе-
4 RS11309.04.00 Траверса в сборе.
RS11309.05.00 Жидкостная часть в сборе.
6 RS11309.06.00 Система смазки приводной части
7 База RS11309.07.00
8 RS11309.08.00 Насос опрыскиватель в сборе.
9 RS11309.009 Пакетная шайба
10 RS11306.11.00 Крышка вентиляционного отверстия
11 RS11310.003 Паспортная табличка RS

12 GB818 Винт M4x16
13 РС11309.11.00 Кран малый
14 Мачта РС11309.12.00
15 RS11309.021 Пятнистая задняя крышка
16 RS11306.13.00 Шайба пакетная
17 RS11306.014 Индикатор
18 GB827 Винт 3X10
19 RS11306.15.00 Индикатор масла в сборе.
20 RS11306.18.00 Крышка выпускного отверстия
21 RS11310.004 Крышка отверстия.крестовина
22 РС11309.14.00 Шайба
23 РС11309.15.00 Накладка в сборе.
24 Регулировка шайбы
25 B.005 Болт 1/16-8UNX15
26 Н.003 Гайка л 1/16-8УН-2Б
27 GB93 Пружинная шайба 21
28 Б.05.016 Болт1-8UNCX4
29 Н.001 Гайка 1-8UNC-2B
30 GB93 Шайба Sprinq24
31 B.001 Болт 1/2-13UNCx1
32 GB848 Шайба 12
33 Резиновая полоса 40Х10Х5800
34 B.004 Болт 5/8-11UNCX2 3/8
35 Н.002 Гайка 5/8-1W-2B
Пружинная шайба 16
37 B.003 Болт5/8-11UNCX15/
38 РС11306.19.00 Гаситель пульсаций КБ-75
39 ЯК-150 Манометр ударопрочности 60МПа ЗГ101/2
40 RS11309.16.00 Золотник нагнетательного канала
JA-3 Предохранительный клапан
42 RS11309.17.00 Подсоединить трубку. предохранительный клапан
43 SY5279.3-91 Уплотнительное кольцо R44
44 RS11309.18.00 5-позиционная опора катушки
Анаэробный кислородный клей для винтов.
RS-F1600/1300 Список деталей кривошипа в сборе
l RS11309.02.001 Торцевая крышка главного подшипника
2 РС11309.02.002(F1600) втулка подшипника правая
РС11310.01.001(Ф1300)
3 Шайба РС11309.02.003
4 RS11309.02.004 кольцо внутреннее замыкающее
5 RS11309.02.05.00(F1600) выходное дозирующее кольцо
RS11309.01.002(F1300) выходное дозирующее кольцо
6 РС11309.02.006(Ф1600) шатун
RS11309.01.003(F1300) кольцо дозирующее выходное
7 РС11309.02.007 кольцо устойчивое 1
8 РС11309.02.08.00 кривошип
9 РС11309.02.009 Кольцо устойчивое II
10 РС11309.02.010(Ф1600) венец большой шестерни
РС11310.01.004(F1300) большой зубчатый венец
11 B02.006 болт 1 1/2-8UNCx5.25
12 Кольцо проставочное РС11309.02.011
13 РС11309.02.012(Ф1600) втулка подшипника левая
РС11310.01.005(F1300) Втулка подшипника левая
14 РС11309.02.013(F1600) Кольцо стопорное
РС11310.01.006(Ф1300) Кольцо стопорное
15 РС11309.02.014 перегородка

16 Болт главного подшипника RS11309.02.015
17 RS11309.02.016 шайба
18 Болт B02.07 5/8-11uncx4.75
19 RS11306.05.15.00 Гайка 1 1/2-8unc
20 Болт B02.002 5/8-1Iuncx15
21 РС11309.02.017(Ф1600) Эксцентриковый подшипник ступицы колеса
RS11310.01.007(F1600) Эксцентриковый подшипник колеса
22 РС11309.02.018(Ф1600) Главный подшипник
РС11310.01.008(F1300) Главный подшипник
23 B02.004 винт 5/8-11UNCx4
24 B02.003 болт 5/*-11UNCx1,75
25 Шайба GB848 16
26 GB343 Фиксирующая проволока 1,5
27 GB343 стопорный трос 3
28 242 AnoEROBIC Кислородный клей для винта
RS-F1600/1300 Малый вал шестерни в сборе
Перечень деталей узла малого вала шестерни
1 RS11309.03.001 Плоский КЛЮЧ
2 Вал-шестерня RS11309.03.002(F1600)
РС11310.02.001(Ф1300) вал-шестерня
3 Втулка антифрикционная РС11309.03.003
4 РС11309.03.004 Крышка торцевая
5 РС11309.03.005 Шайба уплотнительная
6 РС11309.03.006 Шайба уплотнительная
7 РС11309.03.007 втулка подшипника
8 РС11309.03.008 Кольцо стопорное
9 РС11309.03.009 Шайба уплотнительная
10 RS11309.03.10.00 Накопительный лоток
11 РС11309.03.011 сальник
12 RS11309.03.012 подшипник 4G32844H
13 РС11309.03.013 Фланец
14 B03.002 болт 1/2-13UNC x 1 3/8
15 Болт B03.003 7/8-9UNCx2
16 GB93 пружинная шайба 22
17 GB93 Пружинная шайба 12
18 B02.002 Болт 5/8-11uncX 1 3/4
19 Пружинная шайба GB9316
Перечень деталей узла траверсы
1 траверса РС11309.04.001
2 RS11309.04.002 Верхняя направляющая пластина
3 Шайба РС11309.04.003
4 РС11309.04.004 Шайба регулировочная
5 РС11309.04.005 Коробка заправочная
6 RS11309.04.006 Кольцо oii-sai
7 РС11309.04.007 сальник
8 РС11309.04.008 пружина стопорная
9 РС11309.04.009 Мудкард
10 РС11309.04.010 стержень промежуточный
11 Штифт крестовый RS11309.04.011
12 Шайба уплотнительная РС11309.04.012
13 РС11309.04.013 нижняя направляющая пластина
14 РС11309.04.014 перегородка
15 РС11309.04.015 Крестовина медвежья
16 RS11306.041004 соединение NPT3/8
17 B04.003 болт 1-8UNCX2 1/4
18 B04.002 болт 1-8UNCX2 1/2

19 РС11306.04.009 пластина фиксированная
20 B04.004 винт-8UNCX2.5
21 GB4240 стальная замковая проволока
22 GB34521 Уплотнительное кольцо 125X7
23 GB34521 Уплотнительное кольцо 160X7
24 GB34521 Уплотнительное кольцо 190X3,55
25 B04.005 болт 3/8-16UNCX1
26 GB93 пружинная шайба 10
27 B04.006 болт 3/4-10UNCX2,5
28 242 клей-герметик
Перечень деталей блока блока подачи жидкости
1 RS11309.05.01.00 [vUnder
2 фланец РС11309.05.002
3 РС11309.05.003 крышка цилиндра
4 Устройство вставки RS11309.05.04.00
5 РС11309.05.05.00 направляющее устройство
6 разъем RS11309.05.06.00
7 РС11309.05.007 Пластина установочная
8 RS11309.05.008 морской каток
9 РС11309.05.009 выпускной патрубок
10 РС11306.05.013 пружина
11 Клапан РС11309.05.10.00 Ассен.
12 Кольцо уплотнительное РС11309.05.011
13 RS11309.05.012 пропустить и отменить
14 Кольцо уплотнительное РС11309.05.013
15 РС11309.05.014 пластина износная
16 RS11309.05.015 жених
17 РС11309.05.016 крышка торцевая
18 РС11309.05.017 Шток поршня
19 RS11309.05.18.00 снрав девять
20 RS11309.05.019 входной сигнал
21 РС11309.05.020 Гильза цилиндра
22 РС11309.05.021 зажим в сборе.
23 РС11309.05.022 конец 匚овпр
24 РС11309.05.023 поршень
25 РС11309.05.024 Всасывающая труба
26 Шайба РС11309.05.025
27 РС11306.05.010 Устройство направляющее (верхнее)
28 B05.010 болил 1/P-8UNX10 3/8
29 РС11309.05.026 перегородка
30 B05.002 болт 3/8-16UNCX3/4
31 GB3452.1-82 Уплотнительное кольцо 38,7X3,55
32 РС1306.05.015.00 Гайка поршня
33 RS11306.05.028 воздушный корпус
34 T05.04 Фианаед I
35 T05.05 Фланаед II
36 Т05.001 Пробка НПТИ 1/2
37 B05.011 болт 11/2-8UNCX221/8
38 T05.002 перегородка всасывающая
39 Т05.003 перегородка освобождена
40 RS11309.05.027 Прокладка rinq39
41 N05.001 болт 1 1/2-8UNC
42 GB3452.1-82 Уплотнительное кольцо 95X5,3
43 GB3452.1-82 Уплотнительное кольцо 200X7
44 B05.003 болт 7/8-9UNCx2,5
45 GB3452.1-82 Уплотнительное кольцо 185X7

46 GB3452.1-82 Уплотнительное кольцо 345X7
47 N001 Гайка 1-8UNC-2B
48 B05.004 Гайка 1-8UNCX3.5
49 GB4240-84 стальная проволока 1,6
50 277 Клей277
51 Q/ZB251 ступица 2 1/4
Перечень деталей приводной части в сборе
1 GB5628.1-85 Трубное соединение A10
1 GBS629.1-85 Соединение труб A8
3 RS11306.06.06.05.00 Хомут двойной для труб
4 GB1527-87 Медная труба 10×1956
5 GB1527-87 Медная труба 8×1956
6 РС11309.06.001 опорное сиденье
7 шайба
8 T06.001 соединение NPT 1/4-NPT 1/4
9 Y60-Z Манометр 0–0,6 МПа NPT 1/4
11 2SШестеренчатый насос масла
11 609 или 680 Крепежный клей
12 GB1527-87 Медная труба 8X1245
13 РС11309.06.02.00 Хомут для труб 12
14 GB1527-87 Медная труба 8X813
15 RS11306.06.02.00 труба влажная 8
16 боб RS11309.06.03
17 JB/ZQ4410-86 угловой шарнир A8
18 B.06.001 Болт 1/4-20uncX 3/4
19 GB93-87 Пружинная шайба 6
20 GB1527-87 Медная труба 10×838
21 РС11306.06.004 Сиденье III
22 T06.003 Колено 90 NPT 1/4-NPT3/8
23 GB1527-87 Медная труба 8X762
24 GB1527-87 Медная труба 8X1016
25 GB1527-87 Медная труба 8X1194
26 GB1527-87 Медная труба 8X508
27 GB1S27-87 Медная труба 8X229
28 T06.002 Разъем NPT1/4″
29 GB1527-87 Медная труба 8X915
30 JB/ZQ4410-86 угловой шарнир A10
31 РС11309.06.004 шарнир 45
32 JB/ZQ4408-86 Прямоугольный шарнир A12
33 GB1527-87 Медная труба 12x305
34 РС11309.06.05.00 Хомут 10
35 GB1527-87 Хомут для труб 12X610
36 РС11306.06.13.00 топливный фильтр
37 JB/ZQ4408-86 угловой шарнир A16
38 GB1527-87 Медная труба 16X331
39 GB1527-87 Медная труба 16X686
40 РС11306.06.007 Сиденье III
41 JB/ZQ4408-86 угловой шарнир A8
42 Перепускной клапан YYFJ-L20
43 JB/ZQ4410-86 угловой шарнир A16
44 B.06.002 Болт 3/8-16UNC x 1 5/8
45 GB93-87 Пружинная шайба 10
46 Ключ квадратный RS11306.06.011
47 RS11306.06.08.00 Шестерня в сборе
48 RS11306.06.09.00 Хомут II 8
49 GB1527-87 Медная труба 8X16H

50 GB1527-87 Медная труба 8X2311
51 GB1527-87 Медная труба 8X305
52 JB/ZQ4408-86 Прямоугольный шарнир A10
Перечень деталей узла распылительного насоса
Номер детали Iten, описание
1 Защитная крышка RS11309.08.0011/001А
2 ременный шкив RS11309.08.002
3 РС11306.08.13.00 сиденье
4 Фланец РС11306.08.017 NPT1 1/2
5 RS11306.08.003 Колено 90° NPT 2 1/2
6 РС11306.08.004 шарнир NPT1 1/2
7 зажим
8 шарнир NPT1 -G1
9 РС11306.08.011 Труба комбинированная
10 Шланг HG4-761 L=750
11 РС11306.08.005 шарнир NPT2 1/2
12 GB/T14626 Угловой шарнир 90° NPTl 1/2
13 RS11309.08.003 муфтаNPT 2 1/2-NPT 2 1/2
14 РС11306.08.20.002 соединение NPT1
15 RS11309.08.004 соединительная трубка NPT1
16 RS11309.08.05.00 водяная камера
17 RS11309.08.06.00 Головка водяного короба
18 РС11309.08.007 шарнир NPT2 1/2
19 Перепускной клапан G1
20 RS11306.08.008 Дуга 90° NPT1
21 B.08.001 винт3/8-16UNCXl
22 Пластина подключения RS11306.08.014
23 Б.08.002 Болт 5/8-11UNCX1 1/8
24 Пружинная шайба GB93l6
25 Шайба Fiat GB95 16
26 Б.08.003 бдтл/П-13UNCX1 5/8
27 шайба Фиат GB95
28 GB93 пружинная шайбаl2
29 B.08.004 болтl/P-13UNCXP 3/8
30 Болт Н.08.001 1/2-13UNC
31 Шайба РС11306.08.016
32 RS1131G8.015 фланец NPT1″
33 Спрей-каламбур
34 Поддержка RS11306.08.12.00
35 РС11306.08.019 пластина сварочная
36 RS11306.08.20.00 трехходовой коллектор
37 GB1171 Ремень клиновой A3708
Перечень деталей выпускного пятиходового золотника в сборе
1 фланец TJJ01 5 1/8
2 RS11309.16.01.00 пятиходовая катушка
3 RS11309.16.002 5 1/8 глухой фланец III
4 RS11309.16.003 5 Глухой фланец 1/8 II
5 Фильтрующая трубка РС11309.16.04.00
6 Кольцевая прокладка SY5279.3-91
7 Болт Б.16.001 11/2-12УНФ-8УН
8 N05.001 гайка 1/2-8UNC
9 RS11309.16.005 колено NPT 2
10 Уплотнитель РС11309.09.010
11 RS11309.16.006 Манометрическое соединение NPT 1 1/P
12 Заглушка Т.05.001 NPT 1 1/2
13 Фланец РС11309.16.007

14 Болт Б.16.002 5/8-10UNCX2,5
15 GB93 Пружинная шайба 20
16 клей
Перечень деталей узла демпфера пульсаций
1 SY5279.3-91 Прокладка R39
2 RS11306.19.001 Нижняя заглушка
3 Газовый мешок
4 РС11306.19..02.001 Кузов
5 RS11306.19.003 Крышка
6 RS11306.19.004 Тройник NPT 1/4
7 RS11306.19.004 Шарнир
8 RS11306.19.06.00 Крышка манометра в сборе
9 Выпускной клапан PJC1-L8
10 Y-60 Манометр 0-25 МПа
11 GB/T1230 Шайба 14
12 JZR3-L8 Прямоугольный предохранительный клапан
13 B.19.001 Болт 1 1/2-12UNF-8UN
14 Н.05.001 Гайка 1 1/2-8УН-2Б
15 B.19.002 Болт 1 1/4-12UNF-8UN
16 Н.19.001 Гайка 1 1/4-8un-2b
RS-F1600/1300 Шланг в сборе демпфера пульсаций
1 RS11306.25.6.10.001 Гайка
2 RS11306.25.6.10.002 Уплотнительное соединение
3 RS11306.25.6.10.003 Мягкая труба Тип С M14x1,5-d=6,2
4 RS11306.25.6.10.003 Шарнир
5 RS11306.25.6.10.004 Уплотнитель
6 штекер RS11306.25.6.10.005

Компания Vigor Mework Petroleum Equipment Co., Ltd.- ВигорПетро предлагает полную линейку расходных материалов и запасных частей премиум-класса для всех известных марок и моделей грязевых насосов, эксплуатирующихся в настоящее время по всему миру.


Модель бурового насоса:

Бомко:Ф-500, Ф-800, Ф-1000, Ф-1300, Ф-1600, Ф-1600ХЛ, Ф-2200ХЛ

Эмско:Ф-500, Ф-800, Ф-1000, ФБ-1300, ФБ-1600, ФА-1600, ФА-1300, ФЦ-1600, ФД-1600 Д-300/500, Д-375, Д-700

Национальный:7-П-50, 8-П-80, 9-П-100, 10-П-130, 12-П-160, 14-П-220, JWS-340, JWS-400

Нефтяная скважина:А-850-ПТ, А-1100-ПТ, А-1400-ПТ,А-1700-ПТ

Идеко:Т-500, Т-800, Т-1000, Т-1300, Т-1600

Гарднер Денвер:ПЗ-7, ПЗ-8, ПЗ-9, ПЗ-10, ПЗ-11, ФК-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP

Грязевые насосы LS National: 3НБ-500С, 3НБ1000С, 3НБ1300С, 3НБ1600

Буровой насос Вирт:ТПК1000, ТПК1600, ТПК 2000

Российские насосы:УНБТ-950, УНБ-600, 8Т-650, УНБТ650, НБТ600, УНБ1180, УНБ1180Л,

УЭЗЕРФОРД/Эллис Уильямс: Е-447, Е-2200, W446, W440

Дриллмек:9Т1000, 12Т1600,7ТС600,10Д2С, 8Д1С

Румыния:3ПН-1000, 3ПН-1600, 3ПН-1300, 3ПН-2000

ОПИ:700-ЛПВП | 1000-ЛПВП

Любой запрос, пожалуйста, свяжитесь с нами по электронной почте:Цитата@VigorPetro.comилиKevin.Dai@VigorPetro.com.

Посетите наш сайт:www.vigorwellheadvalve.comилиwww.VigorPetro.com.для получения дополнительной информации о продуктах.

WhatsApp/Wechat:+86 18280277398
