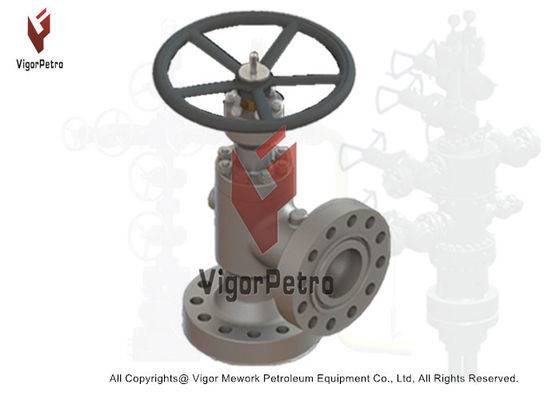

API ASME высоконапорный дроссельный клапан с пробкой и клеткой (угловые дроссельные клапаны)

API6A ASME Высокопроизводительный регулирующий дроссель с плунжером и клеткой (угловые дроссели)

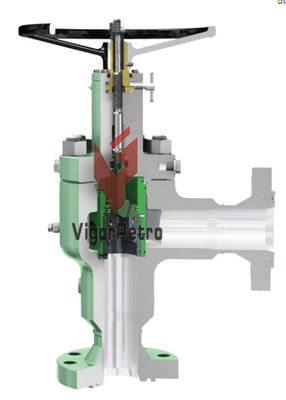

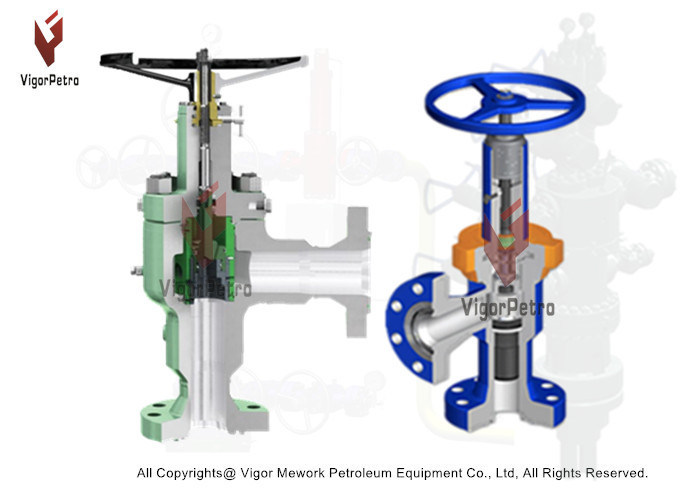

VIGORPETROРегулирующий дроссель с плунжером и клеткой использует плунжер в качестве регулирующего элемента и дросселирует поток по внутреннему диаметру перфорированной клетки. Отверстия в клетке имеют размеры и расположение, обеспечивающие наиболее подходящее сочетание управляемости и пропускной способности для каждого применения.

Дроссели с плунжером и клеткой также изготавливаются с наконечником плунжера и внутренней клеткой из твердого карбида вольфрама для повышенной стойкости к эрозии. Они могут быть дополнительно оснащены износостойкой втулкой из твердого карбида вольфрама на выходе корпуса для обеспечения улучшенной защиты в условиях абразивной среды. Эта комплектация также включает толстую металлическую внешнюю клетку для максимальной защиты от твердых ударов от частиц в потоке.

Особенности регулирующего дросселя с плунжером и клеткой

1. Плунжер из карбида вольфрама
2. Сплошная клетка из карбида вольфрама обеспечивает лучшую износостойкость в эрозионных условиях
3. Металлическая прокладка корпуса-крышки для удержания высокого давления
4. Минимальные боковые нагрузки и вибрация благодаря полностью направляемому плунжеру
5. Самоочищающиеся, уравненные по давлению порты снижают нагрузки на шток
6. Низкий крутящий момент при эксплуатации благодаря усиленным упорным подшипникам
7. Уравненные по давлению уплотнения снижают рабочие усилия и облегчают регулировку
8. Внешняя металлическая клетка предотвращает повреждения от ударов

Технические характеристики регулирующего дросселя с плунжером и клеткой

• Номинальный размер по ASME: 2", 3", 4", 6", 8", 10"
• Номинальный размер по API: 2-1/16", 2-9/16", 3-1/8”, 3-1/16", 4-1/16", 5-1/8", 7-1/16", 9"
• Номинальное давление по ASME: 600#, 900#, 1500#, 2500#, 4500#
• Номинальное давление по API: 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI, 15000 PSI CWP
• Класс материала: AA, BB, CC DD, EE, FF, HH
• Температурный диапазон: -59°C до 177°C (-75°F до 350°F)
• Температурные классы по API: K,L,N,P,R,S,T,U,V,X,Y
• Требования к производительности: PR1, PR2
• Уровень спецификации продукта: PSL1, PSL2, PSL3, PSL3G, PSL4
• Тип присоединения: Фланцевое ASME RF, Фланцевое API RF/RTJ, Резьбовое, Быстроразъемное соединение
• Стандарты проектирования: API Spec 6A, API 16C, ASME, ANSI, NACE MR0175
• Рабочая среда: Нефть, Природный газ, Вода, Буровой раствор, Газ, содержащий H2S, CO2

Типичные области применения:

• Начало/окончание добычи нефти
• Добыча газа и конденсата
• Газлифт
• Испытания скважин
• Дроссельные и глушильные манифольды
• Многофазные потоки
• Напор насоса
• Очистка после гидроразрыва пласта
• Сброс в факелДополнительно

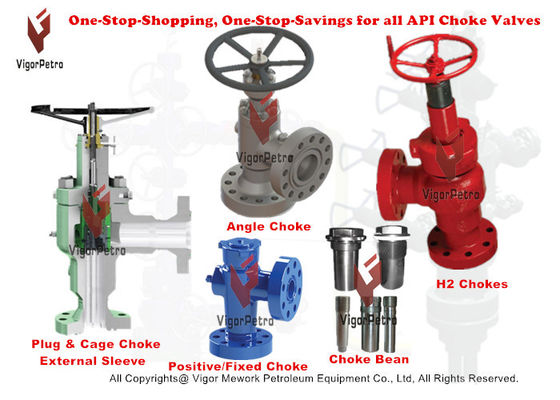

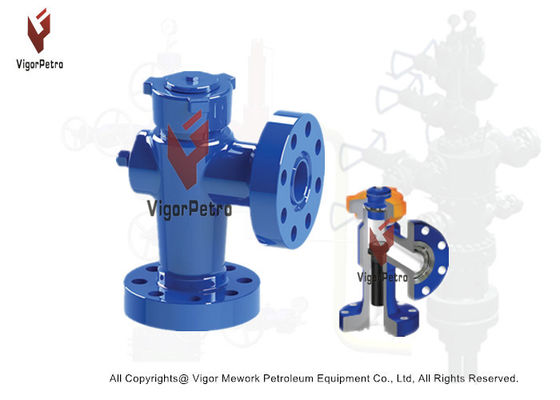

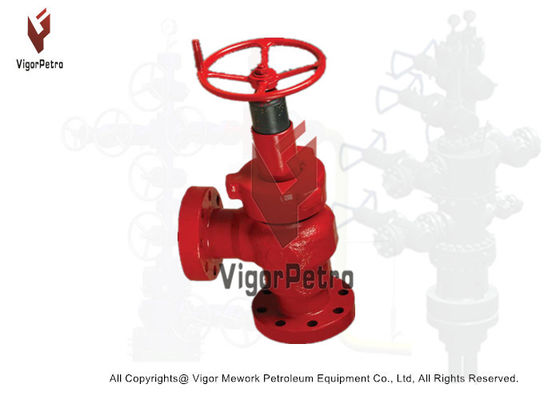

VigorPetro является профессиональным производителем оборудования для устьевого оборудования по API 6A, запорных клапанов API6A, дроссельных клапанов, обратных клапанов, шаровых кранов, запорных клапанов DEMCO, плунжерных клапанов, противовыбросового оборудования (BOP), дроссельных и глушильных манифольдов, трубопроводной арматуры и т. д. Помимо дросселей с клеткой и плунжером, мы также предлагаем дроссели внешнего типа с втулкой, угловые дроссели, позиционные/фиксированные дроссели, буровые дроссели с гидравлическим приводом и дроссели типа H2.
