Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | HT 14 Ручной ключ | Диапазон размеров: | 2 3/8" - 7" |
|---|---|---|---|
| Крутящий момент: | от 10 000 до 12 000 фунтов/фут | OEM: | Варко Би Джей, Вулли, БВМ |

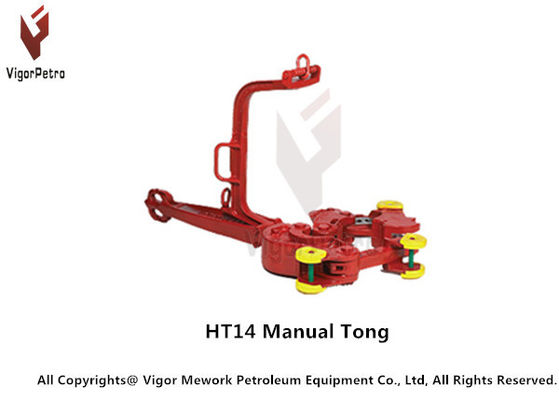

VigorPetro's HT14 Ручной ключ используется для бурильных труб диаметром от 2-3/8" до 7”, номинальный крутящий момент составляет от 10 000 до 12 000 фунт-фут, в зависимости от используемых кулачков. ТАБЛИЦА ДАННЫХ:
* HT14 Ручной ключ в сборе без кулачков, OEM PN: 200540,
* HT14 Ручной ключ в сборе сКулачковый блок 2.3/8"-3.1/2", OEM PN200645-1
* HT14 Ручной ключ в сборе сКулачковый блок 3.1/2"-5", OEM PN200646-1
* HT14 Ручной ключ в сборе сКулачковый блок 4.3/4"-6.1/4", OEM PN200647-1
* HT14 Ручной ключ в сборе сКулачковый блок 5.3/4"-7", OEM PN200648-1
РУЧНЫЕ КЛЮЧИ СЕРИИ VIGORPETRO HTпредлагаются в диапазонах крутящего момента от легких малых 10 000 фунт-фут до более крупных и прочных 200 000 фунт-фут и полностью взаимозаменяемы с ключами других крупных производителей (Varco BJ, Woolley, BVM). Охватываемые размеры от 2 3/8" до 17” или 36" (HT50 с увеличенным вылетом).
Каждый ключ отличается прочной, тяжелой конструкцией с термообработанными шарнирными пальцами и долговечными кулачковыми вставками с "шахматным" зубом (Blue Diamond, Pyramid).
Серия HT в основном включает: HT14, HT35, HT55, HT50, HT65, HT100 и HT200. Все ручные ключи разработаны и изготовлены в соответствии со стандартом API Spec 7K.
Данные о размерах:
| Тип HT | Диапазон размеров | Тип | Макс. A | Мин. A | Макс. B | Мин. B | C |
| Дюймы (мм) | Дюймы (мм) | Дюймы (мм) | Дюймы (мм) | Дюймы (мм) | Дюймы (мм) | ||
| 14 | 2.38 - 7(60.3 - 177.8) | Стандартный | 27(685) | 24.3/4(628) | 33(838) | 30.3/4(857) | 14(355) |
| 35 | 2.38 - 10.3/4(60.3 - 273.1) | Длинный рычаг | 47.1/8(1196) | 44.5/8(1133) | 57.1/8(1450) | 54.5/8(1387) | 18(457) |
| Короткий рычаг | 43.3/16(919) | 33.11/16(885) | 46.11/16(1173) | 43.11/16 (1109) | 18(457) | ||
| 55 | 3.1/2 - 13.3/8(88.9 - 339.7) | Длинный рычаг | 55.3/16(1401) | 52.1/16(1322) | 66.7/16(1687) | 59.9/16(1512) | 23.1/4(590) |
| Короткий рычаг | 49.3/16(1249) | 46.1/16(1169) | 60.7/16(1535) | 53.9/16(1360) | 23.1/4(590) | ||
| 65 | 3.1/2 - 17(88.9 - 431.8) | Стандартный | 59.9/16(1436) | 50.15/16 (1293) | 72.9/16(1843) | 72.9/16(1843) | 35.3/4(908) |
| 100 | 4 - 17(101.6 - 431.8) | Стандартный | 60(1524) | 53.7/8(1368) | 78(1918) | 78(1918) | 34.1/4(866) |
| 7.1/2 - 12(190.5 - 304.8) | Стандартный | 62.1/2(1597) | 60(1524) | 80(2032) | 76.3/8(1940) | 31.3/4(806) | |
| 200 | 6 - 16(203.2 - 406) | Стандартный | 62.3/8(1584) | 57.11/16 (1468) | 78(1918) | 68(1727) | 38(965) |
Ручной ключ HTТаблица данных:
|
ЧастьОписание |
OEM номер детали |
Номинальный крутящий момент |
Вес |
||
|
фунт-фут |
Нм |
фунты |
кг |
||
|
HT14 |
|
|
|
|
|
|
В сборе без кулачков |
200640 |
- |
- |
99 |
45 |
|
Кулачковый блок 2.3/8"-3.1/2" |
200645-1 |
10 000 |
13 558 |
12 |
5.4 |
|
Кулачковый блок 3.1/2"-5" |
200646-1 |
10 000 |
13 558 |
15 |
6.8 |
|
Кулачковый блок 4.3/4"-6.1/4" |
200647-1 |
14 000 |
18 981 |
24 |
10.9 |
|
Кулачковый блок 5.3/4"-7" |
200648-1 |
12 000 |
16 269 |
31 |
14 |
|
HT35 |
|
|
|
|
|
|
Длинный рычаг 7" x 10.3/4" без кулачков |
200620 |
- |
- |
242 |
110 |
|
Короткий рычаг 7.5/8" x 10.3/4" без кулачков |
200620-1 |
- |
- |
238 |
108 |
|
Длинный рычаг 2.3/8" x 7" без кулачков |
200620-2 |
- |
- |
242 |
110 |
|
Короткий рычаг 2.3/8" x 7" без кулачков |
200620-3 |
- |
- |
38 |
108 |
|
Кулачковый блок 2.3/8" - 3.668" |
200076-1 |
15 000 |
20337 |
25 |
11 |
|
Кулачковый блок 2.7/8" - 4.1/4" |
200077-1 |
15 000 |
20337 |
29 |
13 |
|
Кулачковый блок 3.1/2" - 5.1/4" |
200078-1 |
25 300 |
34 302 |
33 |
15 |
|
Кулачковый блок 5.1/4" - 7" |
200079-1 |
33 500 |
45 419 |
45 |
20 |
|
Кулачковый блок и шарнирный блок 7" - 8.5/8" |
200080-2 |
25 000 |
33 895 |
33 |
15 |
|
Кулачковый блок и шарнирный блок 9.5/8"- 10.3/4" |
200081-2 |
32 000 |
43 386 |
76 |
34.5 |
|
HT55 |
|
|
|
|
|
|
В сборе с длинным рычагом, без кулачков |
200560 |
- |
- |
400 |
181 |
|
В сборе с коротким рычагом, без кулачков |
200560-1 |
- |
- |
386 |
175 |
|
Кулачковый блок 3.1/2"-5" |
200083-1 |
35 000 |
47 453 |
29 |
13 |
|
Кулачковый блок 5"-6.3/4" |
200084-1 |
55 000 |
74 570 |
39 |
17.7 |
|
Кулачковый блок 6.5/8"-9" |
200085-1 |
55 000 |
74 570 |
56 |
25.4 |
|
Кулачковый блок 9"-10.3/4" |
200086-1 |
40 000 |
54 232 |
60 |
27.2 |
|
Кулачковый блок 11.3/4" |
200087-1 |
30 000 |
40 674 |
61 |
27.7 |
|
Кулачковый блок 12" |
200088-1 |
30 000 |
40 674 |
65 |
29.5 |
|
Кулачковый блок 12.3/4"-13" |
200089-1 |
30 000 |
40 674 |
72 |
32.7 |
|
Кулачковый блок 13.3/8" |
200090-1 |
30 000 |
40 674 |
72 |
32.7 |
|
Описание детали |
OEM номер детали |
Номинальный крутящий момент |
Вес |
||
|
фунт-фут |
Нм |
фунты |
кг |
||
|
HT65 |
|
|
|
|
|
|
В сборе без кулачков |
200540 |
- |
- |
400 |
199.6 |
|
Кулачковый блок 3.1/2"-8.1/4" |
200546-1 |
65 000 |
88 128 |
82 |
37.2 |
|
Кулачковый блок 8"-11.1/4" |
200547-1 |
65 000 |
88 128 |
97 |
44 |
|
Кулачковый блок 11.3/4"-14.3/8" |
200548-1 |
40 000 |
54 232 |
71 |
32 |
|
Кулачковый блок 16"-17" |
200549-1 |
40 000 |
54 232 |
83 |
37.6 |
|
Шарнирный блок 8"-17" |
200545-1 |
40 000 |
54 232 |
56 |
25.4 |
|
HT100 |
|
|
|
|
|
|
В сборе без кулачков |
200071 |
- |
- |
533 |
241 |
|
Кулачковый блок 4" - 8.1/2" |
200645-1 |
100 000 |
135 582 |
135 |
61 |
|
Кулачковый блок 8.1/2" - 12" |
200664 |
100 000 |
135 582 |
102 |
46.3 |
|
Кулачковый блок 12" - 15" |
200665 |
75 000 |
101 686 |
140 |
63.5 |
|
Кулачковый блок 15.3/4" |
200666 |
60 000 |
81 349 |
162 |
73.5 |
|
Кулачковый блок 16" - 17" |
200667 |
60 000 |
81 349 |
135 |
61.2 |
|
Шарнирный блок 8.1/2" - 17" |
200662-1 |
60 000 |
81 349 |
112 |
50.8 |
|
HT200 |
200620-1 |
- |
- |
238 |
108 |
|
В сборе без кулачков |
200500 |
- |
- |
1050 |
476 |
|
Кулачковый блок 6" - 7.7/8" |
200506-SP |
200 000 |
271 164 |
90 |
40 |
|
Кулачковый блок 8" - 9.5/8" или 13" - 13.1/4" |
200506-1 |
200 000 |
271 164 |
89 |
40.4 |
|
Кулачковый блок 9" - 11.1/8" или 13" - 14.3/4" |
200507-1 |
175 000 |
237 268 |
104 |
47.2 |
|
Кулачковый блок 11"-12.1/2" или 14.3/8" - 16" |
200508-1 |
200 000 |
271 164 |
50 |
68 |
|
Шарнирный блок 11.1/2" - 16" |
200505-1 |
150 000 |
203 373 |
60 |
27.2 |
