Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | HT-серийный | Диапазон размеров: | 2-3/8" - 17" |
|---|---|---|---|
| Крутящий момент: | От 10 000 до 200 000 фунтов/фут | OEM: | Варко Би Джей, Вулли, БВМ |

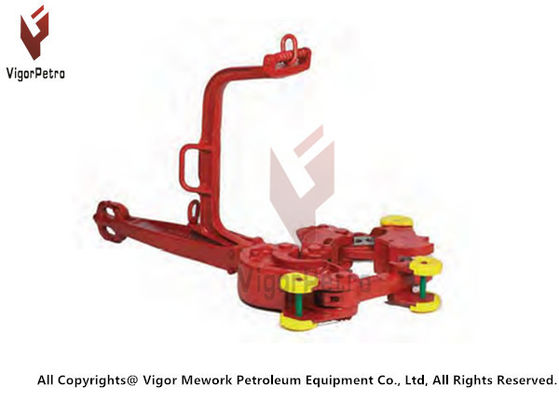

VigroPetro HT серии MANUAL TONGпредлагаются в диапазоне крутящего момента от легких небольших 10 000 фунтов/фт до более крупных и более прочных 200 000 фунтов/фт и полностью взаимозаменяемы с другими крупными производителями щипцов (Varco BJ,ВуллиПокрытые размеры от 2 3/8" до 17 ′′, или 36" (HT50 с расширенным охватом).
Каждая из них имеет прочные, тяжелые конструкции с термообработанными шестернями и долговечными шестернями (Blue Diamond, Pyramid).
Серия HT в основном включает в себя: HT14, HT35, HT55, HT50, HT65, HT100 и HT200.
Размеры Данные:
| Тип HT | Диапазон размеров | Тип | Макс | Минус | B Макс | B Min | В |
| В мм | в мм | В мм | в мм | в мм | в мм | ||
| 14 | 2.38 - 7 ((60.3 - 177.8) | Стандартный | 27 ((685) | 24.3/4 ((628) | 33(838) | 30.3/4 ((857) | 14 ((355) |
| 35 | 2.38 - 10.3/4 ((60.3 - 273.1) | Длинный рычаг | 47.1/8 ((1196) | 44.5/8 ((1133) | 57.1/8 ((1450) | 54.5/8 ((1387) | 18 ((457) |
| Короткий рычаг | 43.3/16 ((919) | 33.11/16 ((885) | 46.11/16 ((1173) | 43.11/16 (1109) | 18 ((457) | ||
| 55 | 3.1/2 - 13.3/8 ((88.9 - 339.7) | Длинный рычаг | 55.3/16 ((1401) | 52.1/16 ((1322) | 66.7/16 ((1687) | 59.9/16 ((1512) | 23.1/4 ((590) |
| Короткий рычаг | 49.3/16 ((1249) | 46.1/16 ((1169) | 60.7/16 ((1535) | 53.9/16 ((1360) | 23.1/4 ((590) | ||
| 65 | 3.1/2 - 17 ((88.9 - 431.8) | Стандартный | 59.9/16 ((1436) | 50.15/16 (1293) | 72.9/16 ((1843) | 72.9/16 ((1843) | 35.3/4(908) |
| 100 | 4 - 17 ((101.6 - 431.8) | Стандартный | 60 ((1524) | 53.7/8 ((1368) | 78 ((1918) | 78 ((1918) | 34.1/4 ((866) |
| 7.1/2 - 12 ((190.5 - 304.8) | Стандартный | 62.1/2 ((1597) | 60 ((1524) | 80 ((2032) | 76.3/8 ((1940) | 31.3/4(806) | |
| 200 | 6 - 16 ((203.2 - 406) | Стандартный | 62.3/8 ((1584) | 57.11/16 (1468) | 78 ((1918) | 68 ((1727) | 38 ((965) |
HT Ручной языкФайл с данными:
|
ЧастьОписание |
OEM часть No. |
Ограничение крутящего момента |
Вес |
||
|
Фт.фунт |
Nm |
В фунтах |
в кг |
||
|
HT14 |
|
|
|
|
|
|
Полное меньше лопаток челюстей |
200640 |
- |
- |
99 |
45 |
|
Сборка челюсти ложка 2,3/8"-3,1/2" |
200645-1 |
10,000 |
13,558 |
12 |
5.4 |
|
Устройство челюсти с подвеской 3.1/2"-5" |
200646-1 |
10,000 |
13,558 |
15 |
6.8 |
|
Сборка челюсти ложка 4,3/4" - 6,1/4" |
200647-1 |
14,000 |
18,981 |
24 |
10.9 |
|
Сборка челюсти ложка 5.3/4 "-7" |
200648-1 |
12,000 |
16,269 |
31 |
14 |
|
HT35 |
|
|
|
|
|
|
Длинный рычаг 7 "х 10,3/4" меньше челюсти |
200620 |
- |
- |
242 |
110 |
|
Короткий рычаг 7.5/8 "х 10.3/4" меньше лопаточной челюсти |
200620-1 |
- |
- |
238 |
108 |
|
Длинный рычаг 2,3/8 "х 7" меньше челюсти |
200620-2 |
- |
- |
242 |
110 |
|
Короткий рычаг 2,3/8" x 7" меньше челюсти |
200620-3 |
- |
- |
38 |
108 |
|
- У меня запястье. |
200076-1 |
15,000 |
20337 |
25 |
11 |
|
Сборка челюсти с застежкой 2,7/8" - 4,1/4" |
200077-1 |
15,000 |
20337 |
29 |
13 |
|
Сборка челюсти лага 3.1/2" - 5.1/4" |
200078-1 |
25,300 |
34,302 |
33 |
15 |
|
Сборка челюсти лап 5,1/4" - 7" |
200079-1 |
33,500 |
45,419 |
45 |
20 |
|
Застежка и челюсть с подвеской 7" - 8,5/8" |
200080-2 |
25,000 |
33,895 |
33 |
15 |
|
Застежка и челюсть с подвеской 9.5/8" - 10.3/4" |
200081-2 |
32,000 |
43,386 |
76 |
34.5 |
|
HT55 |
|
|
|
|
|
|
С длинным рычагом, меньше лопастей |
200560 |
- |
- |
400 |
181 |
|
В комплекте с коротким рычагом, меньшим количеством лопаток |
200560-1 |
- |
- |
386 |
175 |
|
Устройство челюсти с подвеской 3.1/2"-5" |
200083-1 |
35,000 |
47,453 |
29 |
13 |
|
Сборка челюсти 5"-6.3/4" |
200084-1 |
55,000 |
74,570 |
39 |
17.7 |
|
Сборка челюсти под лопатой 6,5/8"-9" |
200085-1 |
55,000 |
74,570 |
56 |
25.4 |
|
Сборка челюсти 9 "-10.3/4" |
200086-1 |
40,000 |
54,232 |
60 |
27.2 |
|
Сборка челюсти под лопатой 11,3/4" |
200087-1 |
30,000 |
40,674 |
61 |
27.7 |
|
Сборка челюсти с подвеской 12" |
200088-1 |
30,000 |
40,674 |
65 |
29.5 |
|
Сборка челюсти с подбородком 12,3/4"-13" |
200089-1 |
30,000 |
40,674 |
72 |
32.7 |
|
Сборка челюсти под лопатой 13,3/8" |
200090-1 |
30,000 |
40,674 |
72 |
32.7 |
|
Описание части |
OEM часть No. |
Ограничение крутящего момента |
Вес |
||
|
Фт.фунт |
Nm |
В фунтах |
в кг |
||
|
HT65 |
|
|
|
|
|
|
Полное меньше лопаток челюстей |
200540 |
- |
- |
400 |
199.6 |
|
Сборка челюсти с подвеской 3.1/2"-8.1/4" |
200546-1 |
65,000 |
88,128 |
82 |
37.2 |
|
Сборка челюсти 8"-11.1/4" |
200547-1 |
65,000 |
88,128 |
97 |
44 |
|
У меня челюстная асси. |
200548-1 |
40,000 |
54,232 |
71 |
32 |
|
Сборка челюсти 16"-17" |
200549-1 |
40,000 |
54,232 |
83 |
37.6 |
|
Застежка челюсти 8"-17" |
200545-1 |
40,000 |
54,232 |
56 |
25.4 |
|
HT100 |
|
|
|
|
|
|
Полное меньше лопаток челюстей |
200071 |
- |
- |
533 |
241 |
|
Сборка челюсти ложка 4" - 8.1/2" |
200645-1 |
100,000 |
135,582 |
135 |
61 |
|
Челюсть ложка 8,1/2" - 12" |
200664 |
100,000 |
135,582 |
102 |
46.3 |
|
Лак челюсти 12 " - 15 " |
200665 |
75,000 |
101,686 |
140 |
63.5 |
|
Челюсть ложка 15,3/4" |
200666 |
60,000 |
81,349 |
162 |
73.5 |
|
Челюсть с подбородком 16 - 17" |
200667 |
60,000 |
81,349 |
135 |
61.2 |
|
Застегнутая челюсть. 8 1/2 " - 17 " |
200662-1 |
60,000 |
81,349 |
112 |
50.8 |
|
HT200 |
200620-1 |
- |
- |
238 |
108 |
|
Полное меньше лопаток челюстей |
200500 |
- |
- |
1050 |
476 |
|
Челюсть с подбородком 6" - 7,7/8" |
200506-SP |
200,000 |
271,164 |
90 |
40 |
|
Сборка челюсти 8" - 9.5/8" или 13" - 13.1/4" |
200506-1 |
200,000 |
271,164 |
89 |
40.4 |
|
Задние челюсти. 9" - 11.1/8" или 13" - 14.3/4" |
200507-1 |
175,000 |
237,268 |
104 |
47.2 |
|
Сборка челюсти ложка 11"-12.1/2" или 14.3/8" - 16" |
200508-1 |
200,000 |
271,164 |
50 |
68 |
|
Застегнутая челюсть. 11.1/2" - 16" |
200505-1 |
150,000 |
203,373 |
60 |
27.2 |
